电动机定子绕组端部绑扎固定你会吗?一起来看下!

2019-01-17 17:09:45 | 人围观 | 评论:

电动机绕组端部固定的作用就是加强绕组端部的机械强度和电气绝缘强度。电动机绕组端部是电动机绕组机械强度最薄弱的部位,绕组端部机械强度的加强,使绕组端部增强抵抗电动机振动、电磁力、通风等引起的破坏力,而电气绝缘强度的加强,使绕组端部增强抵抗电晕腐蚀、油污腐蚀、空气腐蚀等。

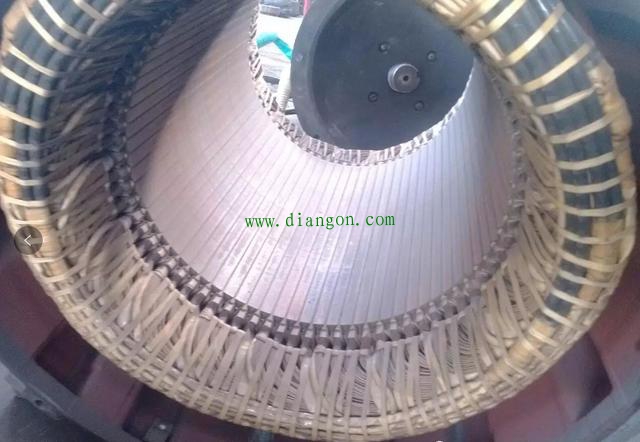

1、电动机绕组端部固定之一


这种固定方法一般在制造厂使用,在端部中间还加了一道沿圆周的绑扎带,制造厂的铁芯在压入定子外壳前进行嵌线操作,这种方法在维修时不好操作。学习更多电工电气知识请关注微信公众号“电工电气学习”。

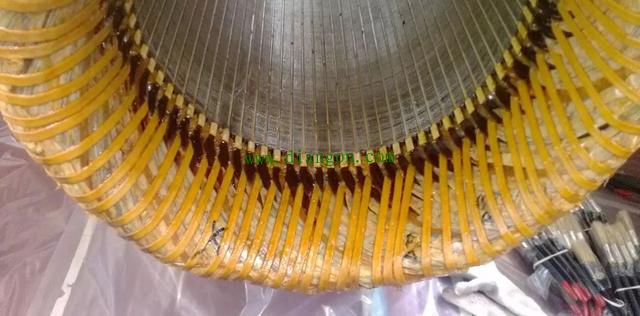

2、电动机绕组端部固定之二


这种方法就是所谓的大包,端部全部使用绑扎带包起来。

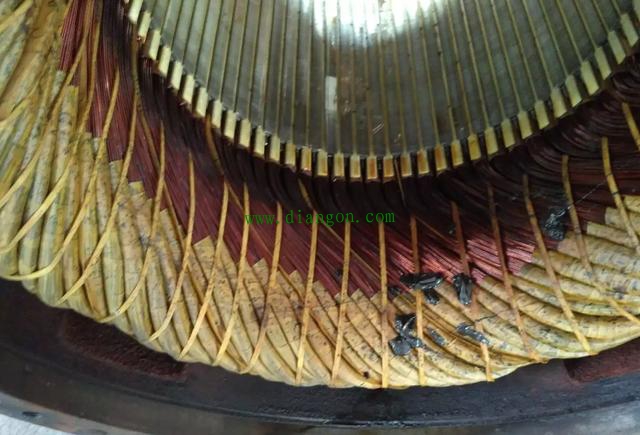

3、电动机绕组端部固定之三


这种方法是端部的每槽绕组使用绑扎带包扎,一般适用于跨距小的绕组。

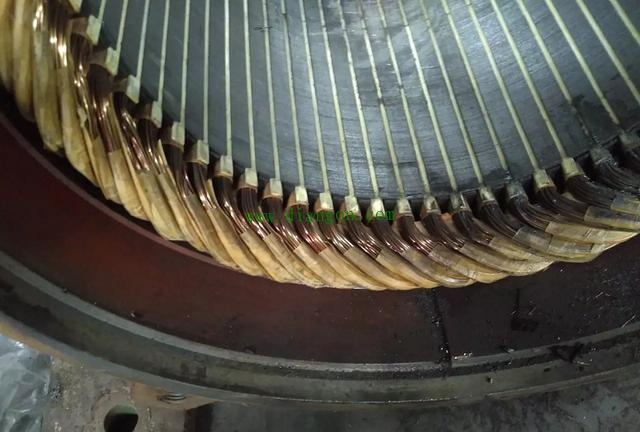

4、电动机绕组端部固定之四


这种方法是以上两种的综合使用。
5、电动机绕组端部固定之五


这种方法,是在端部每槽绕组之间垫一层无纺布,然后进行包扎,一般适用于跨距较大的绕组。
以上是小编收集的一部分定子端部固定图片,供大家在维修中参考使用。网友们,你们有什么更好的方法吗?分享一下吧!
