电动机正反转的电路图和工作原理

特点

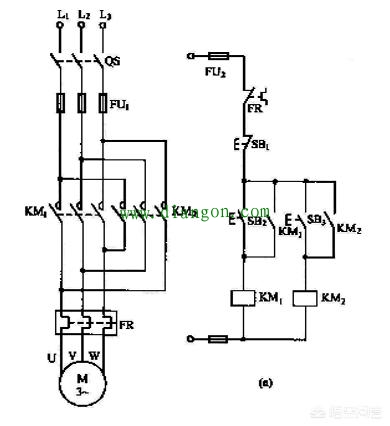

a图：特点：如果同时按下SB2和SB3，KM1和KM2线圈就会同时通电，其主触点闭合造成电源两相短路，因此，这种电路不能采用。
第二种 电气互锁正反装原理图

特点：（b）图将KM1、KM2常闭辅触点串接在对方线圈电路中，形成相互制约的控制，称为互锁或联锁控制。这种利用接触器（或继电器）常闭触点的互锁又称为电气互锁。该电路欲使电动机由正转到反转，或由反转到正转必须先按下停止按钮，而后再反向起动。
（b）的线路只能实现“正-停-反”或者“反-停-正”控制，这对需要频繁改变电动机运转方向的机械设备来说，是很不方便的。
第三种 双重互锁正反转电气原理图

特点：在图（b）电路基础上将正转起动按钮SB2与反转起动按钮SB3的常闭触点串接在对方常开触点电路中，利用按钮的常开、常闭触点的机械连接，在电路中互相制约的接法，称为机械互锁。这种具有电气、机械双重互锁的控制电路是常用的、可靠的电动机正反转控制电路，它既可实现“正-停-反-停”控制，又可实现“正-反-停”控制。
为了实现电动机的正、反转，一般采用两个接触器切换三相电动机接入电源的相序即可。如下图，图中采用KM1和KM2两个常闭触点互锁的电动机正、反转控制电路。互锁的目的是不让两个接触器同时吸合，如果两个接触器同时吸合会造成三相电源短路。

图中的QS是闸刀开关，FU1是主电路保险丝，FU2是控制电路保险丝，FR是热继电保护器。
先看正向起动，合上QS，按下正向起动按钮SB1，KM1线圈得电使接触器KM1主触点吸合，电动机得电正向动转，此的电动机工作的电源相序为L1、L2、L3。接触器KM1吸合的同时也断开了电路中的常闭触点KM1，这就断开了反向起动按钮的SB2的通路，这是按下SB2，KM2也不会吸合。
再分析一下反转的工作原理，合上QS，按下SB2，KM2线圈得电使接触器KM2吸合，这时电动机工作的电源就是把L1和L3颠倒了，相序成了L3、L2、L1了，所以电动机就得朝另一个方向运行了。当然也不能忘了让常闭触点KM2断了SB1的后路，不然KM1和KM2同时工作就不得了了。
