变压器的功率是决定于负载的，既:P2=U2II2I+U2III2II+......+U2nI2In(VA)P1=P2/η(VA)
式中：P2变压器次级功率计算值、P1变压器的初级功率计算值、U2I和U2II......变压器次级各绕组电压(V)，其值由负载决定。
I2I和I2II......变压器次级各绕组电流(A)，其值由负载决定。η为效率
变压器容量1KVA以下的变压器容量小，效率较低，一般可取η=0.8到0.9，对于变压器容量在100VA以下的，η选小值;变压器容量在100VA到1000VA者选大值。硅钢片质量差的η可选0.7
I1=P1/U1(1.1到1.2)(A)
式中:U1为初级电压(V)
1.1到1.2为考虑到空载激磁电流的经验系数
变压器容量计算出来后就可以计算硅钢片铁芯的截面积S等其他参数。

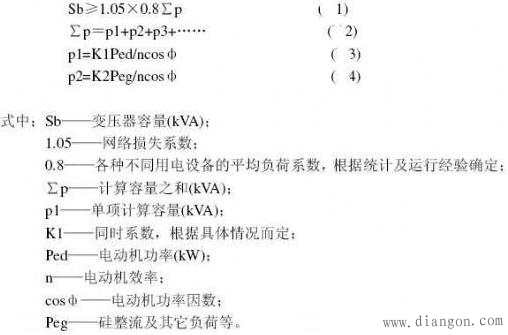

站用变压器容量计算公式
