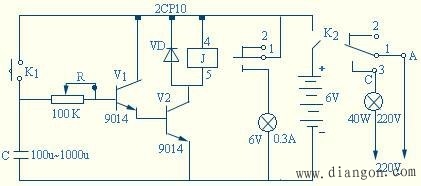

图1 延时开关电路
1.工作原理
将电源开关K2闭合,再按下按钮开关K1,这时,晶体二极管V1、V2导通,继电器吸合。同时电源对电容器C充电。当K1断开后由于C已被充电,它将通过R和V1V2放电,从而维持三极管继续导通,继电器仍然吸合。经过一段时间的放电,C两极间电压下降到一定值时,不足以维持三极管继续导通,继电器才释放。从K1断开到继电器释放的时间间隔称为延时时间。它决定于R和C的大小。一般C为100微法时,调节可调电阻器R可获得10秒至90秒的延时时间。
若C取1000微法,则延时时间可达5分钟以上。继电器上并联的二极管起保护作用,防止继电器断电释放时,由于自感产生高电压损坏晶体三极管。
2. 印刷电路板和元件规格
延时开关电路的印刷电路板如图3。
图2 印刷电路图和实物图
元件规格:
J继电器4098型工作电压6V V1V2晶体三极管9014 VD晶体二极管2CP10或1N4001 R可调电阻器100k C电解电容器100u/6V K1按钮开关。
3. 焊接电路
a. 将各元件做焊前处理、镀锡。
b. 焊接继电器。将继电器插入印刷板上对应的小孔。将5个引脚焊好。注意焊接时间要尽量短些,焊点应圆而小。
c. 焊接R和C、可调电阻器R可如图3-27焊好后再插入印刷电路板焊接。电解电容器C焊接时要注意正负引脚位置。
d. 焊接二极管VD。注意正负引脚位置,不可焊反。焊接时间尽量短些。
e. 焊接三极管V1V2。注意认清三极管三个极b、c、e。不可焊错。
f. 焊接电源引线和按钮开关引线,并接好按钮开关K1。
4. 延时开关的调试和应用
a.检查印刷板上各焊点的焊接情况。注意虚焊和假焊。邻近的焊点间应清理干净,防止焊点间短路。
b.将可调电阻器R活动触点调在中间位置接通6V电源(可用2个3V的电源串联)。
c.按一下按钮开关,这时应听到“嗒”的一响。继电器吸合。几十秒钟后,应再听到“嗒”的一响,继电器释放。说明延时开关工作正常。如想改变延时时间,可调整R。R越大,延时时间越长。若要求延时时间大于这个电路的最长延时时间,可将C换为容量更大些的电解电容器。
5.延时开关的应用
延时开关可用于控制灯泡。
(1)若要控制6V、0.3A小灯泡,可按图A接线。在印刷板上将继电器1.4脚用导线接通(导线直接焊在印刷板铜箔上),小灯泡可接在继电器3端和电源负极之间。这时若按一下按钮开关,小灯泡发光,延时几十秒后自动熄灭。
(2)若要控制220V/40W照明灯,可参考图B的接法。将印刷电路板上A、C两端做为开关。由于电路使用220V交流电,安装时要特别注意安全。应在老师指导下操作。电路板应封装在绝缘盒中,才可以使用。
延时开关装置,可安装在楼道、楼梯中。用于夜间照明,可做到“人走灯灭”。也可用于暗室冲洗照片时的曝光箱的光源,可控制曝光时间。
