自动控制开关电路_光控开关电路与温控开关电路

　　将延时开关电路稍做改动，可制成自动控制开关。

　　1. 光控开关电路

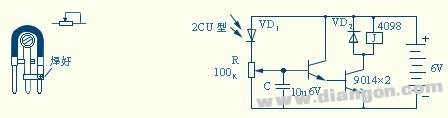

　　光控开关电路如图4。感光元件采用2cu型光电二极管。光电二极管的电阻值随光照强度的增大而减小。调节R可动触点的位置，可在一定光照强度下，使晶体管V1V2导通。继电器吸合。电解电容器C起延时作用，防止在临界状态下，继电器工作不稳定。R可调节临界光照强度值，其可动触点越向上调，启动光控开关的光强临界值越小，光控开关越灵敏（注意，可动触点不能置于最下端）。

　　光控开关可用来控制电灯”。若用常闭触点１和2，可形成“天亮灯熄”的控制作用。若使用常开触点１和3，可形成“光照灯亮”的控制作用。

　　图4 光控开关电路

　　2. 温控开关电路

　　温控开关电路如图5。

　　图5 温控开关电路

　　感温元件为kF－12型热敏电阻。这类热敏电阻具有负温度系数。其电阻值随温度升高而减小。调节好R的阻值可使晶体管V1V2在热敏电阻处于某一温度值时导通而使继电器吸合。达到用温度控制开关的目的。R可调定临界温度值。

　　温控开关可用其常开触点控制电风扇。天热时，温度升高到某一值时，电风扇可自动开启。也可用常闭触点控制电热器，温度低时加热，温度高时，自动关闭。

　　在要求不太高的场合。光电二极管和热敏电阻均可用三极管3A×81或3A×31挫去外壳顶部后代替。尤其是玻壳的3A×81，刮去玻壳外的黑漆，用其c、e两极即可代替光电二极管。也可直接用c、e极代替热敏电阻。焊掺前，可用万用表欧姆档测试三极管的极间电阻，可调节光照强度（靠近电灯）或温度（靠近电烙铁），挑选电阻值随光照和温度变化较大者即可。
