电气控制线路的“互锁”功能

2016-11-26 13:49:26 | 人围观 | 评论:

当两个（只）电器执行元件（如电机正／反转控制接触器）同时动作，可能引起电源短路、机械部件损伤时，为了保证控制系统工作可靠性，在继电器―接触器控制系统中，需要通过触点进行电气“互锁”。

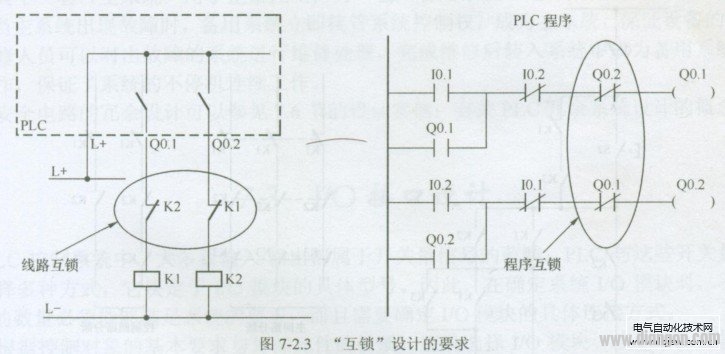

在使用plc控制的系统中，如果这些执行元件是通过PLC的输出进行控制的，那么在设计时不仅要在PLC程序中保证这些执行元件不可能同时动作，而且还必须同时通过线路中的电磁执行机陶（或机械连锁装置）进行电气（或机械）“互锁”，保证这些执行元件不存在可能同时动作的可能性（见图7-2.3）。
互锁电路
