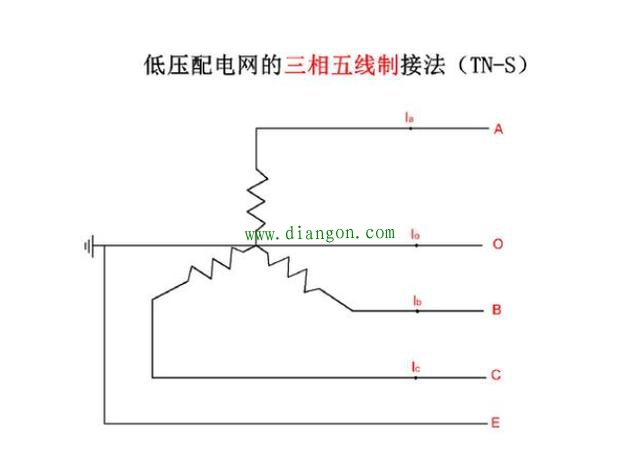

TN-S结构图1

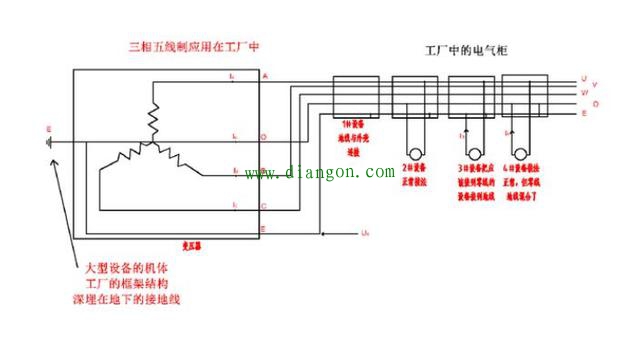

TN-S结构图2
其实,零线N和地线PE在接地一端是连在一起的。为什么要这样,我们来继续说。这么做当然有它的作用,前面我们也提到了在TN-S系统中,零线N和地线PE是需要严格分开的。在供电系统中非常重要的一点就是安全,怎么来防治触电,对人进行触电保护。(diangon.com版权所有)大家都知道,对设备进行接地嘛。是的没错,接地。TN-S系统中是怎么保护接地的呢?在现场干过活的都知道,电机上的接地线会连在电机柜中的地线PE上。这样做的目的就是漏电保护,一旦电机漏电,因为地线PE是和零线N相通的,直接造成短路,跳闸,保险丝熔断,这样就切断了电源。
还有一个问题,既然地线PE和零线N是相通的,电气人员能不能将它们随便接,反正是相通的嘛。请特别的注意,千万不要把它们当做是相同的线。如果你把地线PE当零线N用了,它就失去了身为地线PE的作用,地线PE的作用有2个:
1,保护操作人员安全(设备都接在地线上使各设备等电势且为0)
2,消耗掉感应电(很多干扰情况我们需要接地把感应电消耗掉,比如屏蔽双绞线接地)
如果你把它当做零线来用,使它带电流了,反而使接在它上面的各设备带了电压,形成了干扰而且还不安全。所以,正规的做法是严格的把它们分开使用。
最后说一点,三相不平衡会使零线带电,造成的后果就会使电气柜上的指示灯微亮(当然和指示灯的品质也有关系),很多地方都遇到了这种情况,也没找到什么好方法,有解决的麻烦告知一下,感激不尽。
其实,除了TN-S这种三相五线制供电,还有TN-C三相四线制的供电和TT供电系统,但是TN-S这种供电方式是最普遍的,其它的形式有兴趣的可以自己去了解。这里就不说了。
