继电器的构造和工作原理

2016-10-20 16:21:48 | 人围观 | 评论:

  电磁继电器是一种常见的继电器,其中4098型超小型继电器使用最为广泛。图1是这种继电器的结构示意图。

  继电器的工作原理是,当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以利用继电器达到某种控制的目的。

用继电器自制延时开关电路

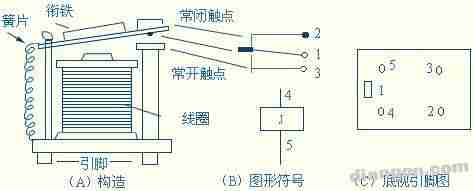

  图1 4098型继电器

  4098型继电器线圈的工作电压有3伏、6伏、9伏、12伏等多种规格。吸合时线圈中通过的电流约为50毫安左右,触点间允许通过的电流可达1安培(250伏)。
