怎样用继电器实现2种不同的电压转换

      电路原理说明：本图由4个直流继电器组成，其J1、 J2、J3 这3个继电器的分别控制3个调压器（即用它们的常开触点分别作3种电源与3个调压器的电源开关），K1、K2、K3为双触点按钮，分别作3个调压器的启动工作按钮。

     J0继电器与R1、C1 组成点动控制电路，它受K1~K3这 3个按钮控制，这3个按钮为点动按钮，其按下时间应大于1秒：如按下K1按钮，使J0支路通导，由于C1要保持原通电前0V电压不变，故瞬间使J0电压=24V，使J0立刻吸合，其J0的常闭触点断开，使J1~J3支路失电断开。随之J0的内阻对C1充电，使C1电压由0增加，则又会使J0的电压由24V 下降，延时0.5秒，J0的电压低于其最小吸合电压时，J0断开，其常闭触点闭合（使24V又加在J1~J3的上端），由于此时K1仍处于按下（即闭合）状态，故使J1继电器得电吸合自锁（即使第一个调压器工作）。延时1秒后，K1按钮抬起，使J0支路断电，C1此时将通过并联电阻R1放电，直至C1电压=0.。即K1的抬起过程对J0无影响。

     如再按下K2按钮，又使J0立刻得电吸合，由于J0常闭触点断开时刻前于J2吸合的动作时间，故使J1~J3的电源先断开，0.5秒后J0断开，又使3个继电器上端接通24V电源，由于此时K2仍处于按下状态，故使J2继电器得电吸合即自锁。即此过程是先使第一个调压器断电后，再使第二个调压器通电工作。

      该电路只容许每次只按一个按钮，按下的瞬间先断开3个继电器电源，0.5秒后才使按下的按钮所对应的继电器得电闭合且自锁，确保只按下按钮所对应的调压器工作。另二路处于断电状态。

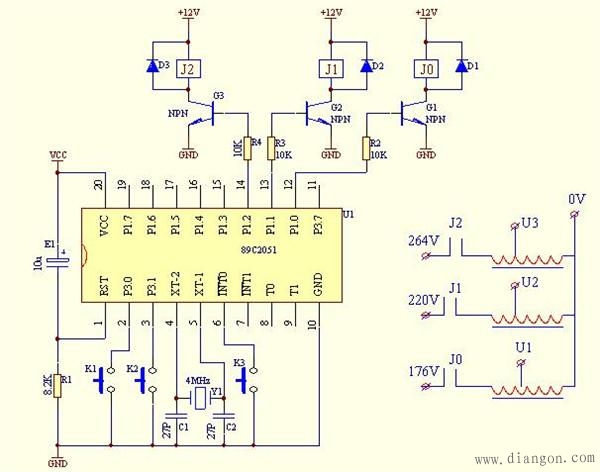

       2、用单片机与3个继电器等元件组成控制电路，见下图：

     电路说明：单片机选用89C2051，其P1.0~P1.2分别接3个继电器（J0、J1、J2），其触点分别作为3个调压器的电源开关。K1、K2、K3分别为3个调压器的启动按钮。

     编程思路：与硬件电路动作相似，即：按下任意一个启动按钮（如K1），立即使P1.0~P1.2皆输出为0（使J0~J2皆失电断开），再延时0.5秒（即调0.5秒延时子程序），子程序返回，再使该按钮（K1）对应的输出口(如P1.0)输出为1（高电位），使对应（J0）继电器得电闭合，即右侧图 U1调压器得电工作。

        这二种电路相比较，第一种简单易搞，适用于广大电气操作者。
