继电器是我们生活中常用的一种控制设备，通俗的意义上来说就是开关，在条件满足的情况下关闭或者开启。继电器的开关特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。从另一个角度来说，由于为某一个用途设计使用的电子电路，最终或多或少都需要和某一些机械设备相交互，所以继电器也起到电子设备和机械设备的接口作用。
图中所示为安装在标准轨道上的各种继电器。中间的为时间继电器。继电器就像计算机中的基本逻辑电路一样。由它们作为基本单元组成了各种各样的控制电路
最常见的继电器要数热继电器，通常使用的热继电器适用于交流50Hz、60Hz、额定电压至660V、额定电流至80A的电路中，供交流电动机的过载保护用。它具有差动机构和温度补偿环节，可与特定的交流接触器插接安装。
时间继电器也是很常用的一种继电器，它的作用是作延时元件，通常它可在交流50Hz、60Hz、电压至380V、直流至220V的控制电路中作延时元件，按预定的时间接通或分断电路。可广泛应用于电力拖动系统，自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。

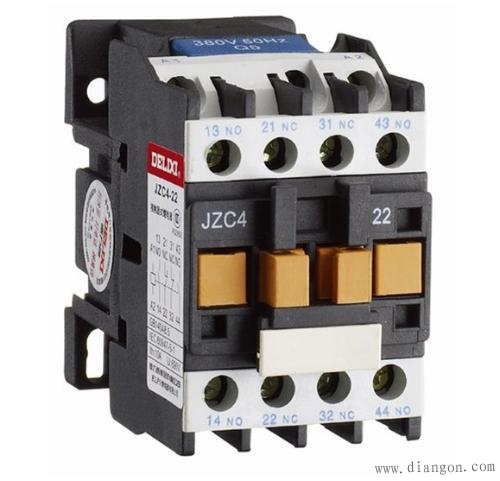

在控制中常用的中间继电器通常用作继电控制，信号传输和隔离放大等用途。此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。
除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。是直接代替双金属片式热继电器的更新换代的先进电子产品。而其真正的原理还是继电器技术。
继电器技术发展到现在，已经和计算机技术结合起来，产生了可编程控制器的技术。可编程控制器简称作plc。它是将微电脑技术直接用于自动控制的先进装置。它具有可靠性高，抗干扰性强，功能齐全，体积小，灵活可扩，软件直接、简单，维护方便，外形美观等优点；以往继电器控制的电梯有几百个触点控制电梯的运行。有一个触点接触不良，就会引起故障，维修也相当麻烦，而PLC控制器内部有几百个固态继电器，几十个定时器/计数器，具备停电记忆功能，输入输出采用光电隔离，控制系统故障仅为继电器控制方式的10%。正因为如此，国家有关部门已明文规定从97年起新产电梯不得使用继电器控制电梯，改用PLC微电脑控制电梯。
可以看出，继电器技术在日常生活中无所不在，而且和电脑的紧密结合更加增强了它的活力，使得继电器为我们的生活更好地服务。
在控制中常用的中间继电器通常用作继电控制、信号传输和隔离放大等用途。此外还有电流继电器用来限制电流、电压继电器用来控制电压、静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器、电动机保护继电器等等。正是有了这些不同类型的继电器，我们才有可能对不同的物理量作出控制，完成一个完整的控制系统。
除了传统的继电器之外，继电器的技术还应用在其他的方面，比如说电机智能保护器是根据三相交流电动机的工作原理，分析导致电动机损坏的主要原因研制的，它是一种设计独特，工作可靠的多功能保护器，在故障出现时，能及时切断电源，便于实现电机的检修与维护，该产品具有缺相保护，短路、过载保护功能，适用于各类交流电动机，开关柜，配电箱等电器设备的安全保护和限电控制，是各类电器设备设计安装的优选配套产品。该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。是直接代替双金属片式热继电器的更新换代的先进电子产品。而其真正的原理还是继电器技术。
继电器的主要参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
继电器使用现场的准备工作
(1)了解工地地点一、二次设备运行情况，本工作与运行设备有无直接联系(如自投，联切等)，与其他班组有无配合的工作。
(2)拟定工作重点项目及准备解决的缺陷和薄弱环节。
(3)工作人员明确分工并熟悉图纸及检验规程等有关资料。
(4)应具备与实际状况一致的图纸、上次检验的记录、最新整定通知单、检验规程、合格的仪器仪表、备品备件、工具和连接导线等。
(5)对一些重要设备，特别是复杂保护装置或有联跳回路的保护装置，如母线保护、断路器失灵保护、远方跳闸、远方切机、切负荷等的现场校验工作，应编制经技术负责人审批的试验方案和由工作负责人填写并经负责人审批的继电保护安全措施票。
继电器的分类
1、用途可分为：控制继电器、保护继电器、中间继电器。
2、原理可分为：电磁式、感应式、热继电器等
3、参数可分为：电流、电压、速度、压力继电器
4、动作时间可分为：瞬时继电器、延时继电器
5、输出形式可分为：有触点、无触点继电器
继电器的选择
1 按使用环境选型
使用环境条件主要指温度（最大与最小）、湿度（一般指40℃下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。
对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。选用直流继电器要选用带线圈瞬态抑制电路的产品。那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。
2 按输入信号不同确定继电器种类
按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。这里特别说明电压、电流继电器的选用。若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。
3 输入参量的选定
与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。对用户来讲，它只是一个工作下极限参数值。控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。当然，并非工作值加得愈高愈好，超过额定工作值太高会增加衔铁的冲击磨损，增加触点回跳次数，缩短电气寿命，一般，工作值为吸合值的1.5倍，工作值的误差一般为±10[%]。
4 根据负载情况选择继电器触点的种类和容量
国内外长期实践证明，约70[%]的故障发生在触点上，这足见正确选择和使用继电器触点非常重要。
触点组合形式和触点组数应根据被控回路实际情况确定。常用的触点组合形式见表6。动合触点组和转换触点组中的动合触点对，由于接通时触点回跳次数少和触点烧蚀后补偿量大，其负载能力和接触可靠性较动断触点组和转换触点组中的动断触点对要高，整机线路可通过对触点位置适当调整，尽量多用动合触点。
根据负载容量大小和负载性质（阻性、感性、容性、灯载及马达负载）确定参数十分重要。认为触点切换负荷小一定比切换负荷大可靠是不正确的，一般说，继电器切换负荷在额定电压下，电流大于100mA、小于额定电流的75[%]最好。电流小于100mA会使触点积碳增加，可靠性下降，故100mA称作试验电流，是国内外专业标准对继电器生产厂工艺条件和水平的考核内容。由于一般继电器不具备低电平切换能力，用于切换50mV、50μA以下负荷的继电器订货，用户需注明，必要时应请继电器生产厂协助选型。
继电器的触点额定负载与寿命是指在额定电压、电流下，负载为阻性的动作次数，当超出额定电压时，可参照触点负载曲线选用。当负载性质改变时，其触点负载能力将发生变用。 |
