继电器是怎样被控制进行吸合的？

基本原理：有一段垂直的线段1，上端点是M，M以上是延长的射线2，另外有一条可以上下移动的点P，过P点作水平直线3，移动P点，直线3在M点下方时，和线段1有交点A，向上移动后，交点A消失，但是和射线2有了交点B。反之向下移动P点，交点B消失，交点A显示。总结此现象：P点的上下位置，决定交点A和交点B的消失和显示，这就是继电器被控制进行吸合的动画技巧。以交点A为图形的基本点，绘制的图形，例如“未吸合的继电器图”，就会和交点A共存亡。如果交点B捆定着“吸合的继电器图”，那么两个状态的继电器就会交替显示，这样就完成了继电器被控制进行吸合的动画演示。

怎样使两个继电器位置重合呢？（被控制点的转移技巧）

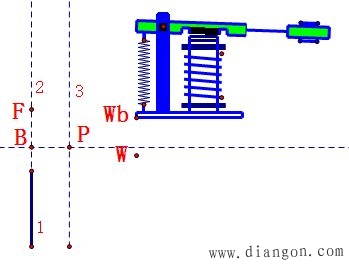

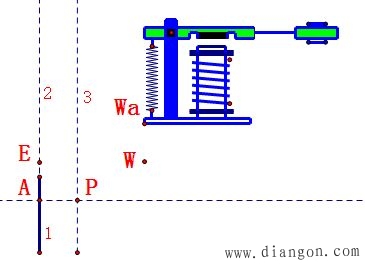

首先在放置继电器的位置作一点W，移动P点，在交点A显示时，进行交点A向上平移1CM的操作，产生点E；标记向量AE，按标记向量平移点W，产生点Wa，使用点Wa来控制“未吸合的继电器图”-从自定义工具中选择已经绘制好的“未吸合的继电器图”，在点Wa上点一下，“未吸合的继电器图”就会被控制了。同理，向上移动P点，使之出现交点B，按同样方法，产生点Wb，使用此点控制吸“合的继电器图”。
