继电器实物图_继电器图形文字符号

2017-01-27 11:12:28 | 人围观 | 评论:

按线圈电流种类不同分有:交流继电器和直流继电器。在设备中使用的继电器是24V直流继电器,如图共有2组常开和常闭触点,接线方法如图所示。  在接线时大家注意继电器底座和继电器插针的对应关系。

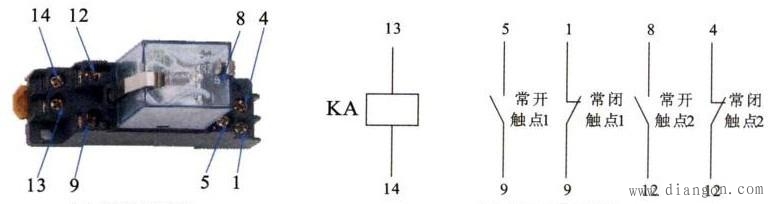

          (a)继电器实物图                           (b)继电器图形符号
