继电器原理结构图解

2017-02-03 16:59:06 | 人围观 | 评论:

1、时间继电器

  时间继电器是一种利用电磁原理或机械原理实现延时控制的控制开关电器

时间继电器原理结构图介绍:

(图1)

2、固体继电器

  固体继电器也就是固态继电器可以具有短路保护,过载保护和过热保护功能,与组合逻辑固化封装就可以实现用户需要的智能模块,直接用于控制系统中。
固体/固态继电器原理结构图:

(图2)

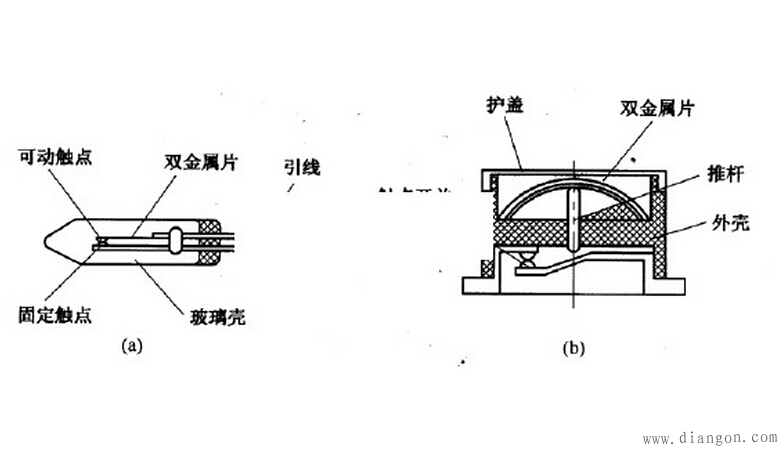

3、温度继电器

  温度继电器就是两种热膨胀系数相差悬殊的金属或合金彼此牢固地复合在一起形成碟形双金属片,当温度升高到一定值,双金属片就会由于下层金属膨胀伸长大,上层金属膨胀伸长小而产生向上弯曲的力,弯曲到一定程度便能带动电触点,实现接通或断开负载电路的功能。

温度继电器原理结构图:


(图3)


4、舌簧继电器

  舌簧触点结构很简单,其动作原理主要利用线圈或永久磁铁的磁场在簧片上感应出N或S极,靠这种磁吸引力而动作,一但磁场被撤去,靠簧片的弹性而复原,回路断开。

舌簧继电器原理结构图:

(图4)

5、电磁继电器

  电磁继电器是一种闭合低压控制电路中的开关S,电流通过电磁铁A的线圈产生磁场,从而对衔铁B产生引力,使动、静触点D与E接触,工作电路闭合,电动机工作;当断开低压开关S时,线圈中的电流消失,衔铁B在弹簧C的作用下,使动、静触点D、E脱开,工作电路断开,电动机停止工作.

电磁继电器原理结构图:

(图5)

6、高频继电器

  高频继电器,是由陶瓷为基座组成的低剖面组件,完全匹配干簧开关和引脚间的热膨胀系数,并可减少降低任何于封装内部产生的热应力。

高频继电器原理结构图详解:

(图6)

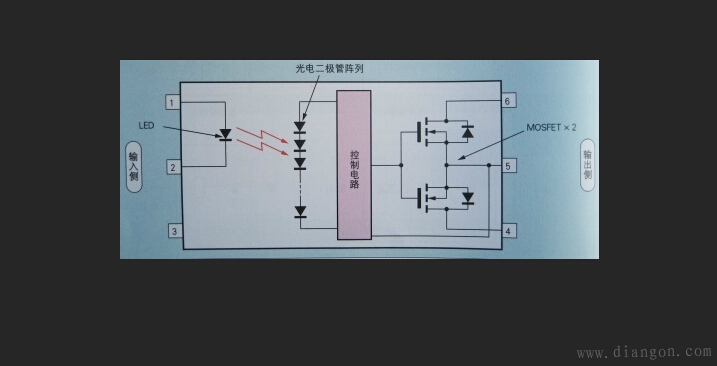

7、光继电器

  光继电器为AC/DC并用的半导体继电器,指发光器件和受光器件一体化的器件。输入侧和输出侧电气性绝缘,但信号可以通过光信号传输

光继电器原理结构图:

(图7)

8、声继电器

声继电器是一种最简单的通过声音来控制的电路保护开关装置

声继电器原理结构图:

(图8)

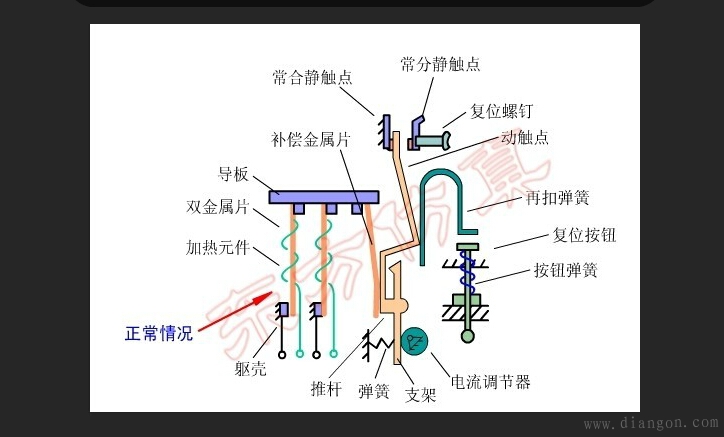

9、热继电器

  热继电器的工作原理是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护装置

热继电器原理结构图详解:

(图9)

10、霍尔效应继电器

   当输入量(如电压、电流、温度等)达到规定值时,使被控制的输出电路导通或断开的电器保护装置。

霍尔效应继电器原理结构图:


(图10)

11、差动继电器

  差动继电器由位于系统中两个不同位置的电流互感器提供反馈信息。差动继电器对电流进行比较,如果存在不同则表示受保护区域内有故障存在。这些装置常被用于保护发电机或变压器的线圈。

差动继电器原理结构图:

(图11)
