固态继电器工作原理和接线图

2017-03-09 16:03:47 | 人围观 | 评论:

    今天给大家介绍一下固态继电器,会不会感觉得很陌生啦?我相信在职电工们对它还是有一定了解的,来吧我们一去了解一下。


输出端给线圈KA通电,输出端按负载电压连接,图中为220V的灯,通电后触点闭合灯就亮了。
固态继电器是近代利用电子器件组成的一种新型无触点电子开关器件。(特别注意:固态继电器里面没有触点,上面提到的触点只是为了方便大家理解),输入端输入电压是为了让其内部电子电路工作,让晶体管导通实现开关。

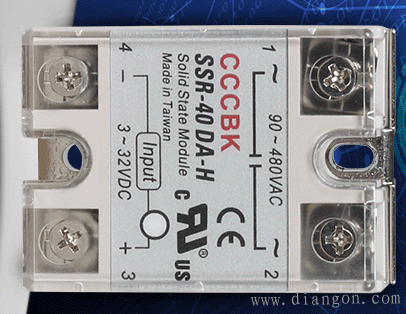

当输入3-32VDC后  GD光耦发光管发光导通,TR可控硅电子开关导通。
