继电器的内部结构

2020-03-05 10:53:05 | 人围观 | 评论:

继电器在许多机械控制上及电子电路中都采用这种器件。

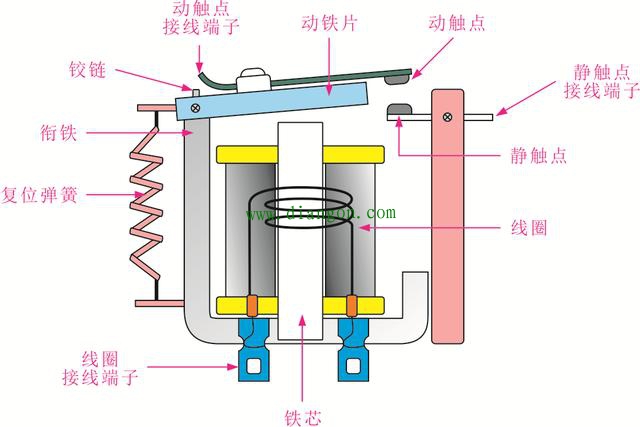

图典型继电器的内部结构
继电器工作时，通过在线圈两端加上一定的电压，线圈中产生电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服复位弹簧的拉力吸向铁心，来控制触点的闭合，当线圈失电后，电磁吸力消失，衔铁会在复位弹簧的反作用力下返回原来的位置，使触点断开，通过该方法控制电路的导通与切断。
