A、三相四线中性线和接地线未分清楚（如上图所示）
1） 当用作三相配电时，若电气设备的外壳与地接触，漏电保护器就跳闸，此时因为0线当作保护用与大地接通产生漏电流，从而引起跳闸。（接地保护线与工作零线连接在一起）。
2 当用作单相设备时，因电气设备的外壳未接地，一旦漏电保护器失效，而电气设备的外壳又漏电就会发生人身触电事故。
改正的方法是： 将三相插座和单相插座分开，三相插座的接地插头接零线（接零保护）或接地线（接地保护），三相设备装漏电保护器只能装三相三线漏电保护器（此时无论设备是接零保护或接地保护都不会对漏电保护器产生任何不良影响）或装三相四线漏电保护器（此时0线只能引至漏电保护器的进线端作为内部电子组件板的工作电源，而不能从出线端引出）。
单相插座漏电保护器的中性线输出端，接地插头接漏电保护器的中性线的输（接零保护）或接地线（接地保护）。
B、缺少接地线

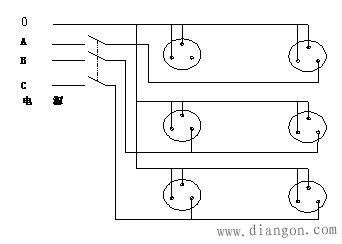

某单位的的配电箱，有10只6A单相插座，采用4芯导线，每相接两只插座，接地线与中性线在箱内并头，见下图，错误的原因是：
1）该配电箱若不通过漏电保护器直接接到三相电源上，则在保护接地系统中，该配电箱缺少一根接地线在保护接零系统中，一旦配电箱的中性线断开，电气设备的外壳就会带电。
该配电箱若接到保护器上，由于中性线与设备外壳相连，一旦设备外壳与地接触，漏电保护器就跳闸。
改正的方法是：
插座的接地插头与中性线插头之间应断开，若接到期三相电源上，采用五线，即三根相线，一根中性线，一根接地线；若接到单相电源上，用采一根相线，一根中性线，一根地线；若接到三相四线漏电保护器上，也要采用五根线，即三根相线，一根中性线，一根接地线。
