电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。
电流动作型漏电保护器的工作原理：

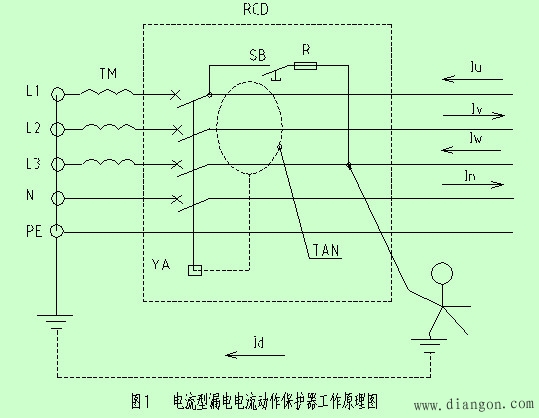

漏电保护器原理如图1所示。相线L1、L2、L3和零线N均通过零序电流互感器TAN，作为TAN的一次线圈。根据基尔霍夫第一定律: ∑I=O。正常情况下， 如果用电设备是三相平衡负荷，则一次电流的矢量和为零，即Iu十Iv十Iw=O;如果用电设备是单相负荷，则一次电流的矢量和亦为零，即Iu十In =0、Iv十In=O、Iw十In=O，在零序电流互感器流矢量电流TAN的铁芯中的磁通矢量和也为零。TAN二次线圈无电流输出，脱扣器YA不动作， RCD正常合闸运行。当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM的中性点构成回路。由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，即通过TAN的Iw+In≠0， TAN的二次侧有剩余电流流过，电磁脱扣器YA中有电流流过，当电流达到整定值时，脱扣器YA动作，漏电开关RCD掉闸，切断故障电路，从而起到保护作用。
