1.动作参数
动作参数是漏电保护装置最基本的技术参数，包括漏电动作电流和漏电动作时间。
（1） 额定漏电动作电流 （IΔn） 它是指在规定的条件下，漏电保护装置必须动作的漏电动作电流值。该值反映了漏电保护装置的灵敏度。我国标准规定电流型漏电保护装置的额定漏电动作电流值为：6mA、10mA、 （15mA）、30mA、 （50mA）、 （75mA）、100mA、 （200mA）、300mA、500mA、1000mA、3000mA、5000mA、10000mA、20000mA 共 15个等级 （带括号的值不推荐优先采用）。其中，30mA 及其 30mA 以下者属于高灵敏度，主要用于防止各种人身触电事故；30mA 以上至 1000mA 者属于中灵敏度，用于防止触电事故和漏电火灾；1000mA 以上者属低灵敏度，用于防止漏电火灾和监视一相接地事故。
（2） 额定漏电不动作电流 （IΔn0） 它是指在规定的条件下，漏电保护装置必须不动作的漏电不动作电流值。为了避免误动作，漏电保护装置的额定不动作电流不得低于额定动作电流的 1/2。

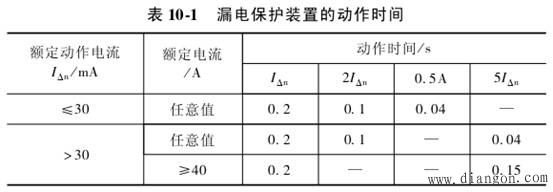

（3） 漏电动作分断时间 简称漏电动作时间，是指从突然施加漏电动作电流开始到被保护电路完全被切断为止的全部时间。为适应人身触电保护和分级保护的需要，漏电保护装置有快速型、延时型和反时限型三种。快速型适用于单级保护，用于直接接触电击防护时必须选用快速型的漏电保护装置。延时型漏电保护装置人为地设置了延时，主要用于分级保护的首端。反时限型漏电保护装置是配合人体安全电流-时间曲线而设计的，其特点是漏电电流越大，则对应的动作时间越小，呈现反时限动作特性。快速型漏电保护装置动作时间与动作电流的乘积不应超过30mA・s。我国标准规定漏电保护装置的动作时间见表 10-1，表中额定电流≥40A 的一栏适用于组合型漏电保护装置。
延时型漏电保护装置延时时间的优选值为：0.2s、0.4s、0.8s、1s、1.5s、2s。采用 3级保护者，最上一级动作时间也不宜超过 1s。
2.其他技术参数
漏电保护装置的其他技术参数的额定值主要如下① 额定频率为 50Hz。② 额定电压为 220V 或 380V。③ 额定电流 （In） 为 6A、10A、16A、20A、25A、32A、40A、50A、（60A）、63A、（80A）、100A、（125A）、160A、200A、250A （带括号值不推荐优先采用）。
3.接通分断能力
漏电保护开关的额定接通分断能力应符合表 10-2 的规定。
