话说触摸屏的应用

2019-06-17 21:17:23 | 人围观 | 评论:

      随着国家的经济技术实力的不断增强,国外的工控产品和国内的工控产品并驾齐驱,加上我们的国产的工控产品不断的推陈出新,产品的质量和性能也是越来越好。硬件和软件也是不断的升级。使得我们在越来越多的场合见到它们的的身影。
     触摸屏大家都应该不会陌生吧。它的产生据我所知是代替按钮,转换开关的。如下图:我们常见的控制柜面板应该就是这样的。

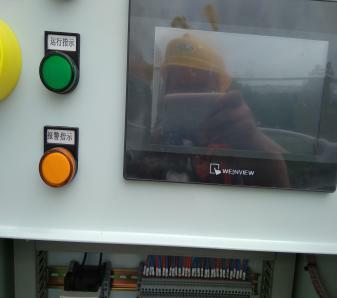

按钮指示灯转换开关眼花缭乱,很是有气势的。但是有一点就是增加了接线的和钻孔的工作量。对于现在讲究效率的当今大环境下不是太好的选择。(成本控制着利润)有朋友会说了按钮指示灯比较便宜呀。不过没有触摸屏给人的高大上感觉。还有就是下图的按钮和触摸屏同时使用的情况。


     对于触摸屏大家都不是太陌生,我们知道触摸屏是我们非常标准的叫法,准确的叫法是人机界面英文缩写是hmi,(这个说法不太严谨,应为计算机也可以作为人机界面来讲,大的系统比如dcs就需要用计算机来做组态)它可以直观生动的演示,控制过程,生产流程,还可以显示报警和报警部位,方便维护人员去维护,还可以修改设定值等等。按照结构分为电阻式触摸屏,表面声波触摸屏,电容式触摸屏。这其中电容式触摸屏具有分辨率高,反应灵敏,触感好,防水,防尘,防晒等特点。又因为它是把人体当做电容器的一个电极使用,那么它就具有电容的某些特点,比如极间距离,相对面积,还有介质绝缘等等方面。知道原理了,就可以解释有些时候,我们湿手,或者戴着手套去操作触摸屏没有反应或者定位不准确了。下面就以一个实例来说明一下:
    车间里一台触摸屏据操作工反应出现了手指去触摸屏幕不能准确的落在所要操作的组态按钮上,接到通知我去现场查看触摸屏上有水迹,我用吸水布擦了之后断电触摸屏的电源,后重新上电并按住屏幕左上角大约3到5分钟出现校准画面,依次点左上角,左下角,右下角,右上角中心点的+号。重新启动后,故障排除。
