VB脚本在西门子KP1200HMI中的应用

2021-01-02 11:09:46 | 人围观 | 评论:

在西门子的一些比较高端的hmi支持脚本功能,对于一些没有封装好的功能我们可以自己开发,今天给大家分享两个利用脚本在KP1200中实现功能。

1.  多语言循环切换功能。

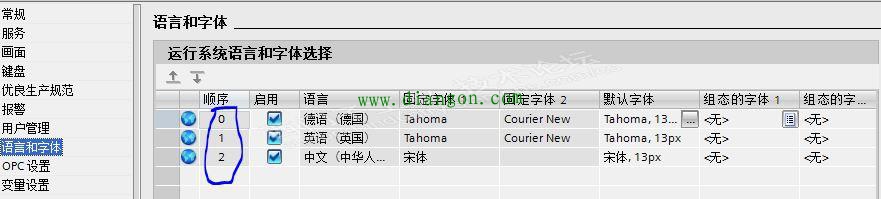

首先在运行系统设置中,语言和字体选项中添加语言:

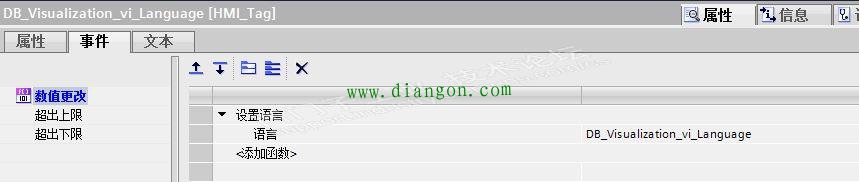

新建变量,并将该变量添加事件“数值更改”---设置语言---语言



这里的变量就与第一张图片中的“顺序列”里的数值建立起来了联系。



编写脚本子程序Sub:

Sub scr_language()

 If SmartTags("DB_Visualization_vi_Language") >= 2 Then SmartTags("DB_Visualization_vi_Language") = -1



      SmartTags("DB_Visualization_vi_Language")= SmartTags("DB_Visualization_vi_Language") + 1

 End If

 End Sub

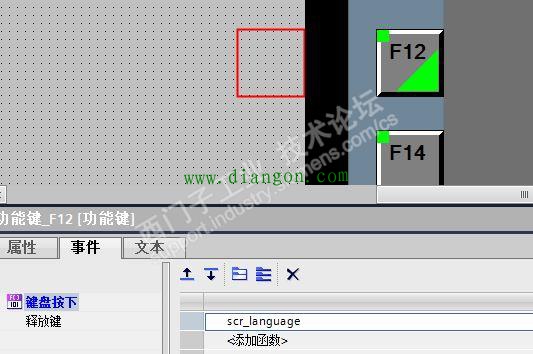

最后一步,给按键F12添加事件,找到这个函数:scr_language()



至此就完成了利用VB脚本实现多语言循环切换的功能。

2. 循环正向计数功能。

典型的应用是对于不同种类的介质进行选择,

编写脚本函数Function:

Function scr_change_value_limited(ByRef value, ByRef limit_min, ByRef limit_max, ByRef decrement)

value =value+decrement

If value < limit_min Then

value =limit_max

Else

If value > limit_max Then

           value =limit_min

End If

End If

scr_change_value_limited =value

End Function

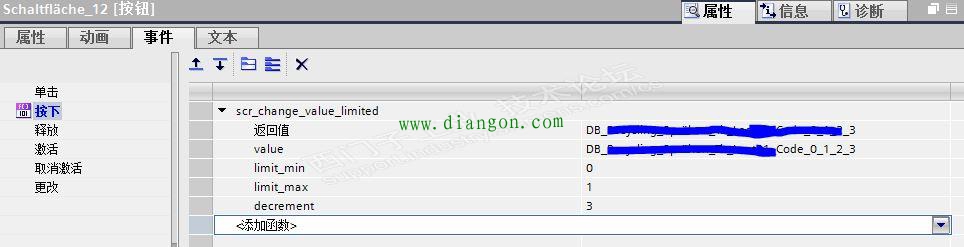

新建按钮,添加按下事件,选择函数scr_change_value_limited:



两个例子中用到了Function 和 Sub ,两者最大的区别是带不带返回值,希望能够抛砖引玉,使更多的人加入到一起学习VB脚本在HMI中的应用队伍中。
