PROFIBUS站点间是否有最短距离要求

  在PROFIBUS的网络巡检中有一个突出的现象容易被忽略，就是两个站点间的最短距离。有时在一些文档中可以看到PROFIBUS的安装有一米原则，但是在PROFIBUS的安装规范中并没有查看到，可能有两个原因：1）没有找到；2）可能是推荐安装，没有具体提出。
    两个站点距离太长，电缆间的分布电容大，那么脉冲信号沿的上升和下冲时间变长，这样方波的沿就变得圆滑了，通过示波器可以查看到，如图1所示。这个很好理解，因为手册中有详细的说明，通信距离与速率的关系。

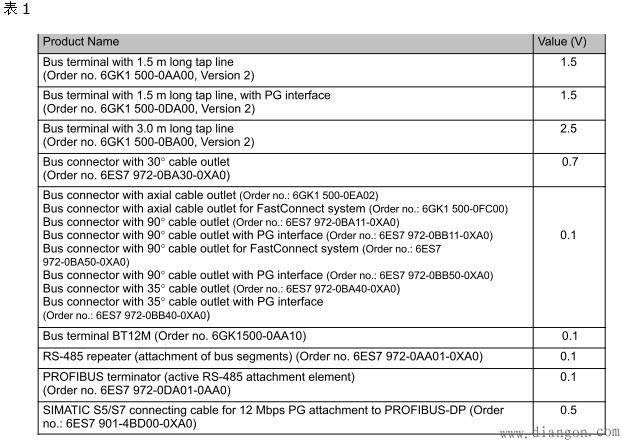

       但是两个站点间距离太近会有什么样的负面影响呢？在我看来，这可能是与PROFIBUS连接头的寄生电容有关，连接头的容性负载阻抗与传输线特性阻抗不匹配将造成信号的反射，如果这样的接头距离太近，就可能造成反射信号峰值的叠加，最终破坏正常的通信，那么西门子的PROFIBUS接头中是否有最短的限制呢，答案是肯定的，这些参数要求在手册中可以查看到，为了方便，将这样的要求在下面列出，参考表1. 不同型号的接头有不同的值，现在大部分的PROFIBUS接头的值都是0.1，这些值是为了计算用的，安装规则规定两个站点间的距离大于两个PROFIBUS连接头的值就可以了，也就是说两个站点间最短距离大于20cm就可以了，从表1中可以看到，有的接头的值为0.7，可能与制作工艺有关，所以使用不同厂家的接头，最短距离的要求也可能不同。


   可以看看现场实际PROFIBUS的布线（如图2所示）对通信的影响，两点间距离大于20cm，但是小于1m，非西门子连接头，所以不知道具体的安装要求。

通过示波器检测到的波形如图3所示，可以看到波形有信号反射，这样的影响可能会造成网络上的站点偶发掉站。

     更换西门子的接头后，通过示波器检测到的波形如图4所示，可以看到反射信号消失。
信号的反射问题有可能是接头的问题，也有可能是接线的问题，这里就不说了，总之问题解决了就可以了。
