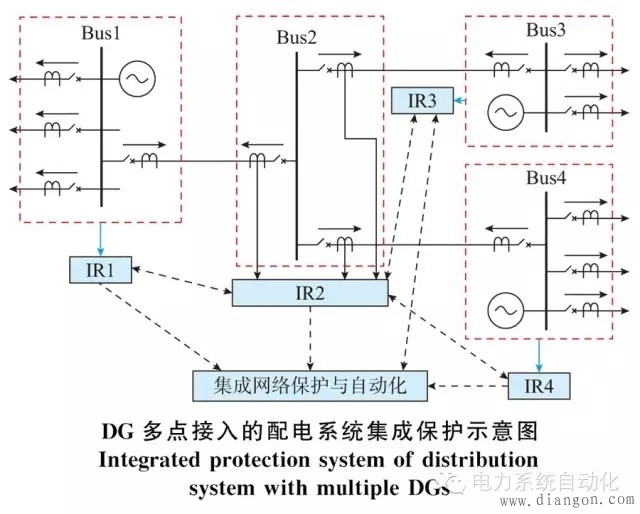

随着新能源并网发电系统在配电网的接入，配电网必须从微电网和规模化分布式电源集中式并入中压配电网两方面双管齐下，最大限度地提升电网消纳可再生能源的能力，形成更加分布、更多互动的主动配电网。目前，分布式传感设备的性能在智能变电站的发展建设过程中得到快速发展和提升，这为配电系统集成保护的工程应用提供了必要的技术基础。此外，基于全球定位系统的数据对时、智能电子设备之间的光纤网络对时技术也在工程实践中得到很好的应用。基于提出的分布式发电多点接入配电系统暂态极性比较保护原理，可以构建区域集中综合控制与本地保护控制系统相结合的主动配电网保护系统。在母线处设立一个集成保护单元（IR），基于本地信息以及相邻保护单元的故障信息实现对本地单一电气设备母线和线路的保护。与此同时，配电网集成保护单元根据不同的情况综合多点的信息完成基于多点信息的保护控制功能，从而完成故障快速定位以及后备保护的功能，实现配电网络保护及自动化。
当故障发生时，故障高频分量将由故障点向整个网络传播，由每个电流互感器检测到的暂态电流信号的极性将具有一定的规律，即指向故障点的一组电流互感器检测到的暂态电流极性方向一致，背离故障点的一组电流互感器检测到的暂态电流极性方向一致。每个集成保护单元，可以检测出故障相对于母线的相对位置，通过综合比较整个配电网中每个集成保护单元的信息，就可以识别出故障发生的位置。当确定为母线故障时，保护单元向与母线相连的所有断路器发出跳闸指令。当故障判别为线路故障，则母线侧与故障线路相连的断路器接到跳闸指令跳开，从而隔离故障区域。集成网络保护单元利用来自集成保护单元极性判断信息实现后备保护功能。
