最实用的PLC和人机界面的模板程序讲解

2024-02-01 02:32:15 | 人围观 | 评论:

最简单、最实用的PLC和人机界面的“万能模板程序”。分享的这个程序框架虽然没有那么高深，但对于一般的设备，按照这个思路来做程序足够。
首先分享PLC的框架程序：

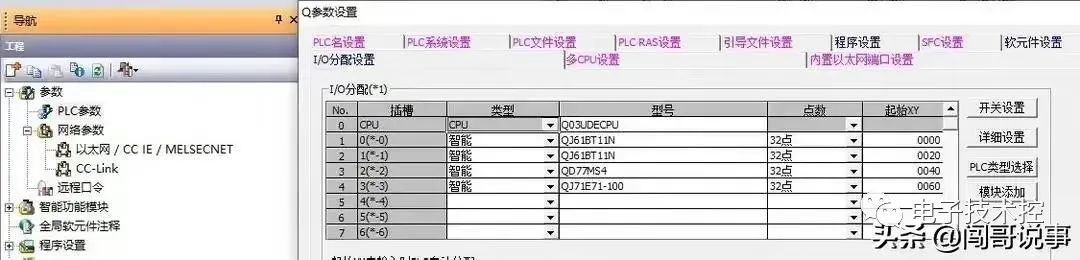

1.设置PLC相关参数
你要设置好PLC相关参数，网络参数等。例如：I/O分配、软元件设置、以太网设置。

2.程序内容分配
程序内容分配因人而异，大致分为两类：
①.按照程序结构来分配：主程序、报警程序、复位程序、数据相关程序等。
②.按照设备动作类型分配：上料程序、下料程序、铆接程序、机器人程序等。

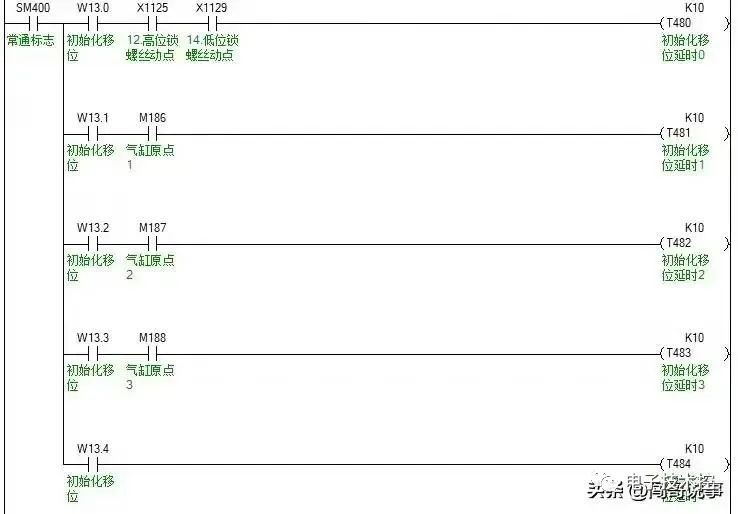

3.初始化程序
初始化程序是对PLC程序进行数据、逻辑步骤等的初始化。初始化常见两种方式，一、是PLC上电自动进行数据初始化；二、是手动进行数据初始化，程序第一次进行自动开机的时候，需要进行初始化操作。

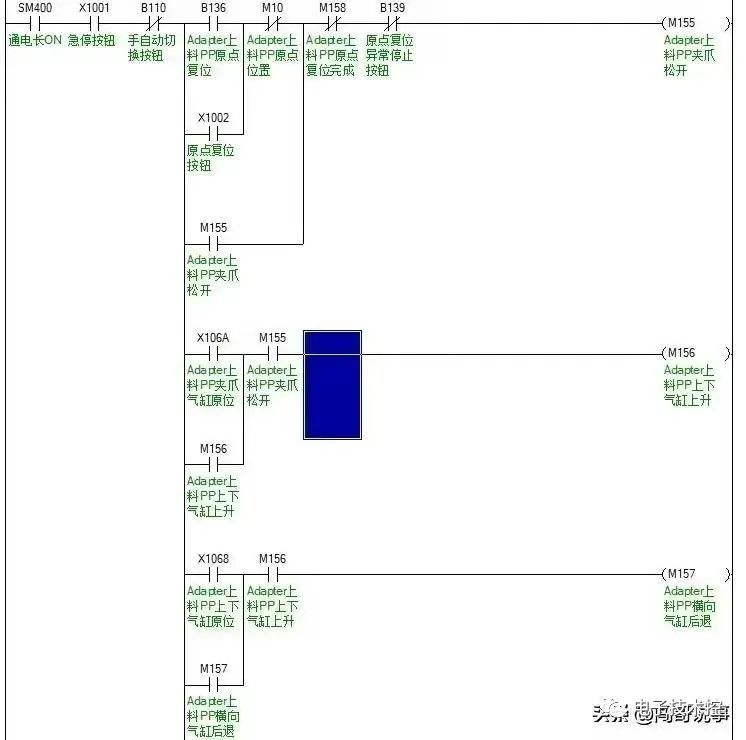

4.原点复位程序
原点复位程序是指：在手动状态下设备的动作回到原点位置的操作。其实原点复位程序就一键复位的“自动程序”。

5.手动程序
手动程序包含：整个设备里所有控制元件的手动动作，例如：气缸动作、马达动作、伺服动作、电缸动作等。

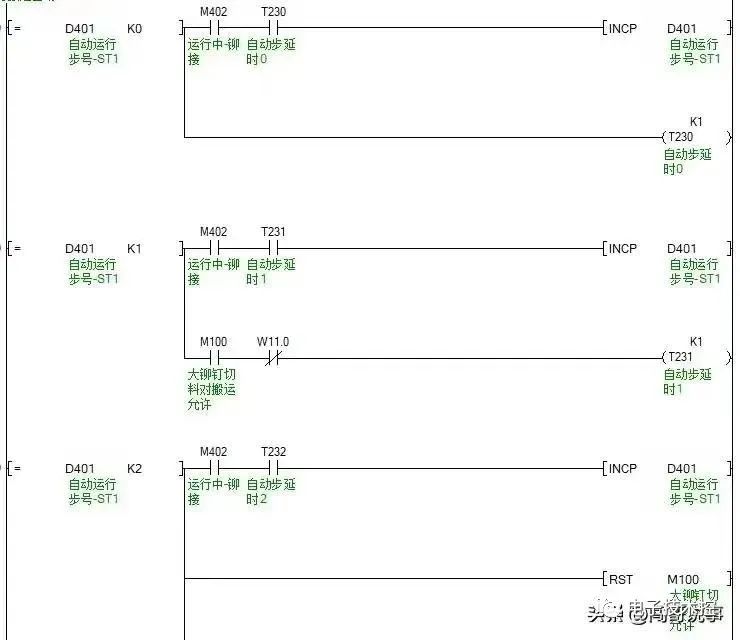

6.自动程序
手动动作程序完成后，你需要编写自动程序，自动程序其实就是把所有的手动动作按照一定的逻辑顺序串联起来，最终实现一个正常周期动作的程序。

7.安全程序
安全程序要确保“物和人”的双重安全，你的程序要尽可能做到完美，要做到即使人工误操作也不会出事故，起到保护作用。

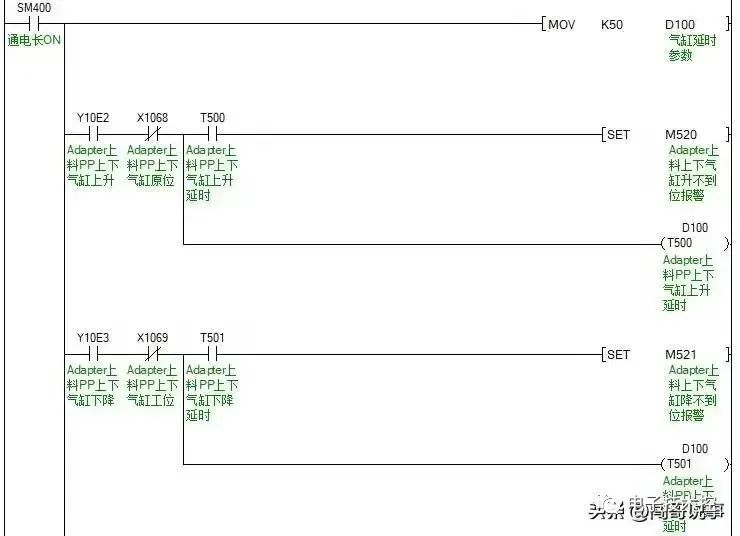

8.报警程序
报警程序就是设备故障提示，要尽可能的想周到想全面，确保设备故障停机有指示，而不是停机后不知道原因。

以上就是PLC的模块化程序。
接下来分享人机界面的框架模板程序：
1.开机画面
开机画面包含设备名称、公司名称、完成日期等。

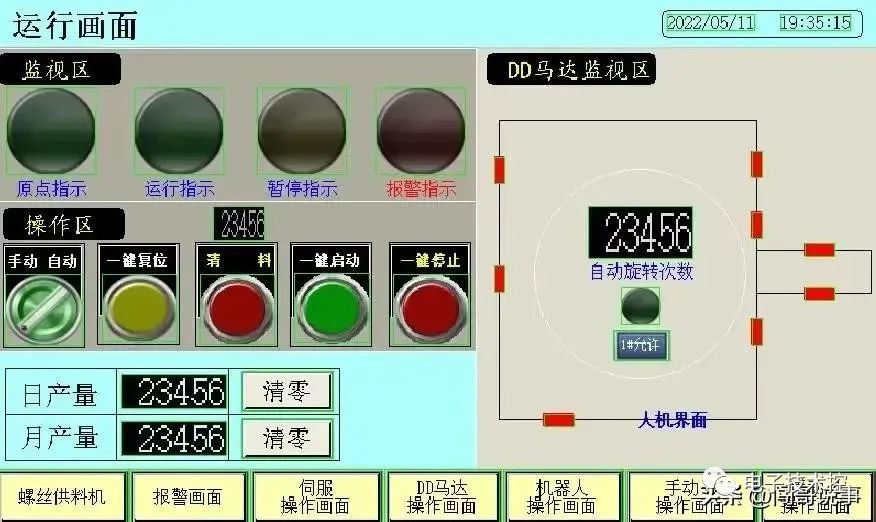

2.运行画面
运行画面至少要能够有监视功能、操作功能和去往其它界面等的功能。

3.手动画面
在手动画面里，你可以实现在手动状态下操作设备里的任意一个动作部件。

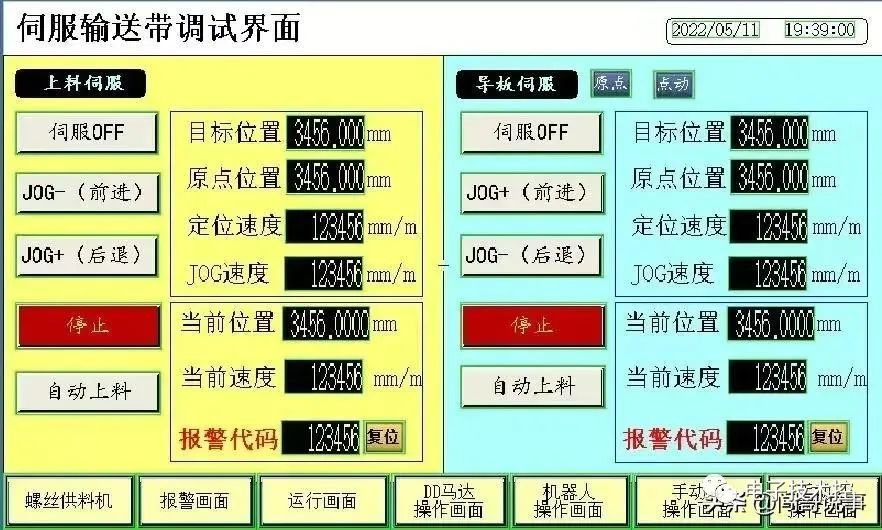

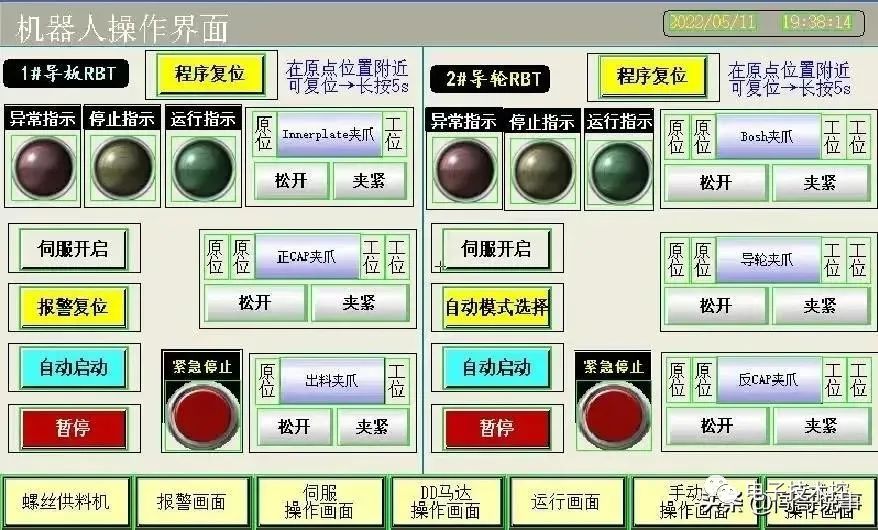

4.配套控制元件的操作画面
设备中的其它控制元件，如：机器人、伺服马达、电缸等，你要可以在人机界面上进行相应的操作。

5.参数设置画面
设备里一些关键参数要可以在人机界面上进行设置，必要时需要设置密码以防止误操作。

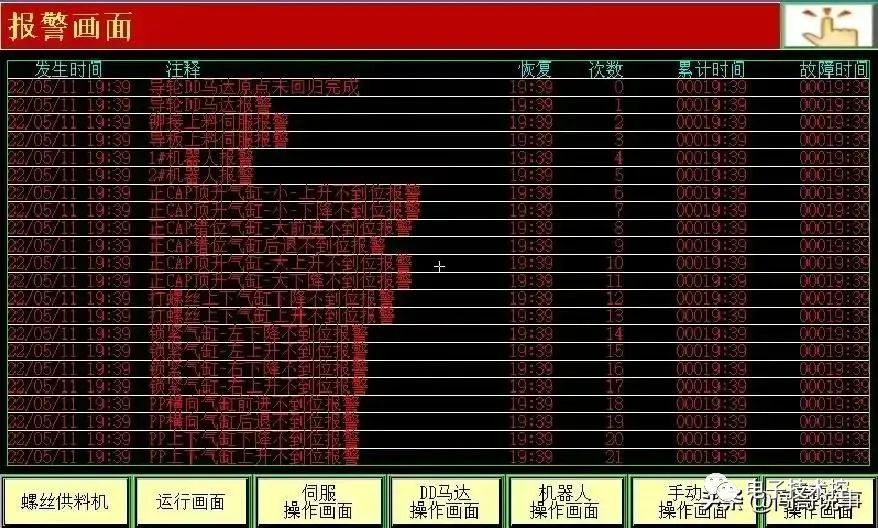

6.报警画面

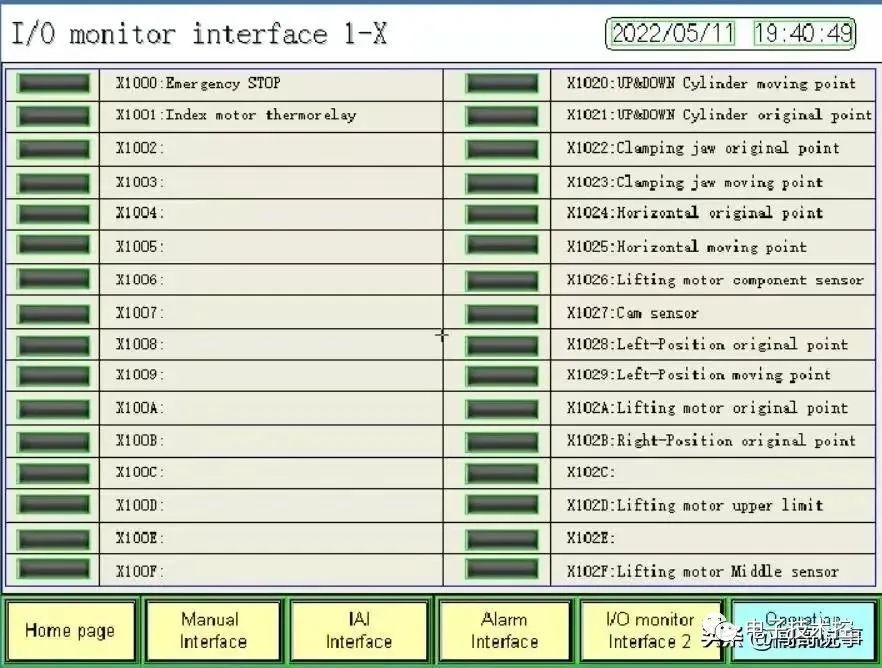

7.I/O监视画面
有了I/O监视画面，你可以不用查PLC程序就清楚明了的知道I/O的状态。

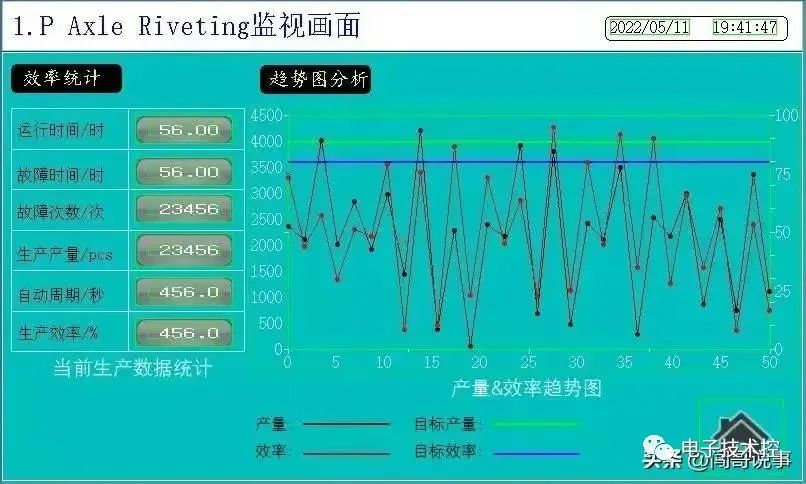

8.效率监视画面
效率监视画面包含：生产产量、周期、运行时间、故障时间等。同时，效率监视画面也可以显示相应的数据趋势图，最终实现生产数据的可视化。

以上就是人机界面的模板框架程序。
