电气原理图与PLC程序转化的实例分享

2024-02-17 02:32:01 | 人围观 | 评论:

第二部分：三相异步电机的降压启动控制

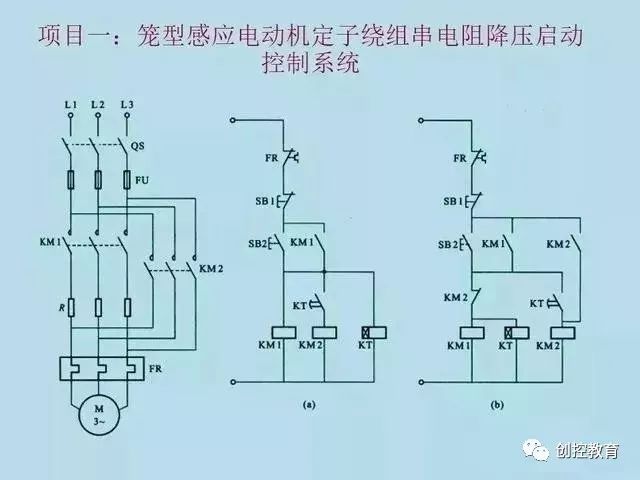

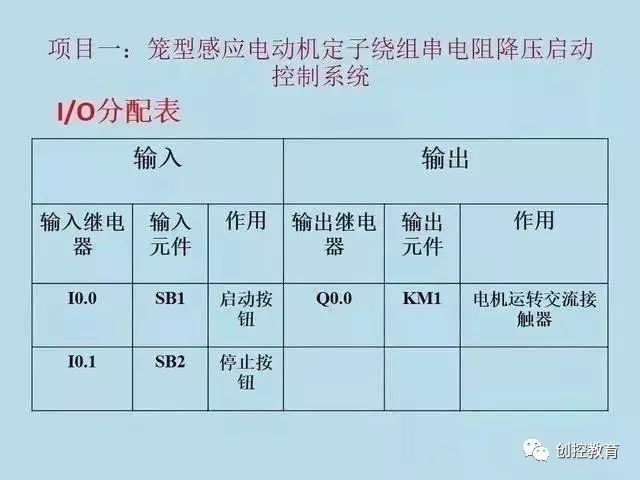

●项目一：笼型感应电动机定子绕组串电阻降压启动控制系统

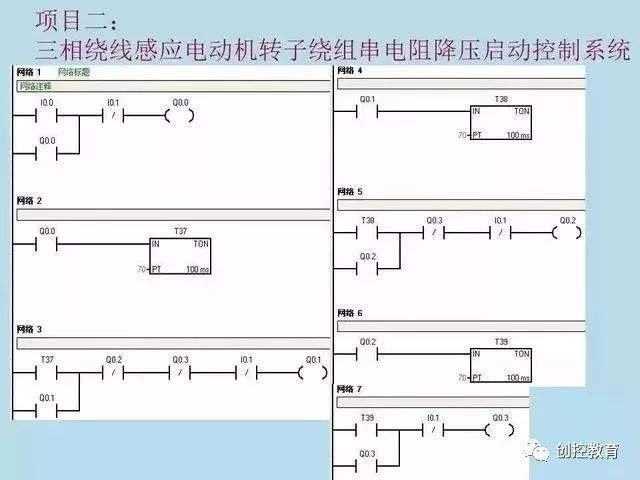

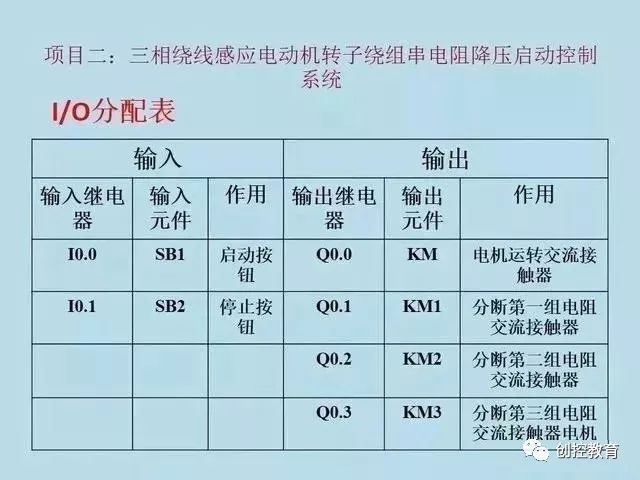

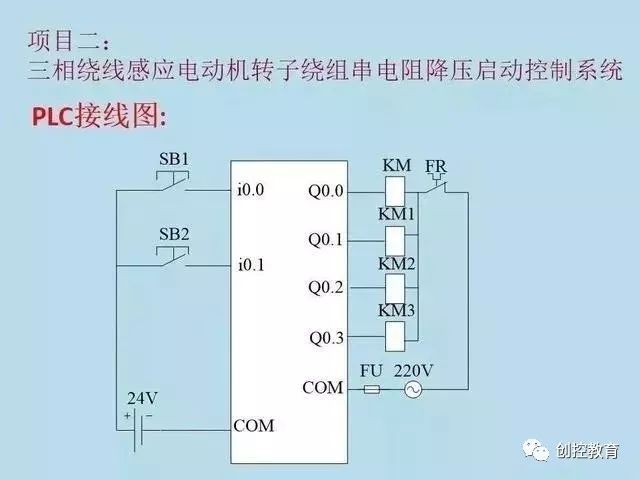

●项目二：三相绕线感应电动机转子绕组串电阻降压启动控制系统

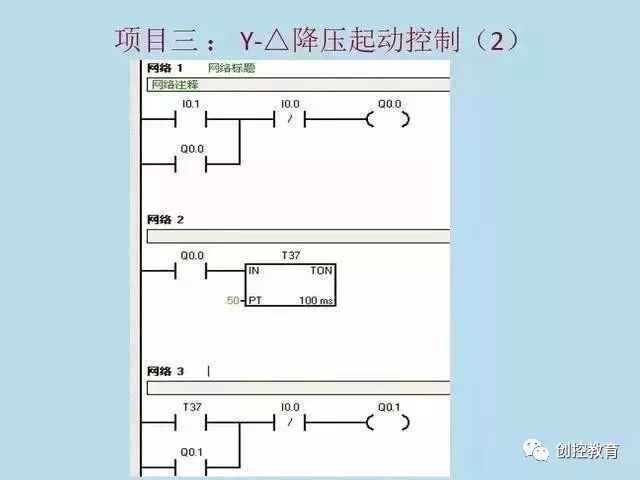

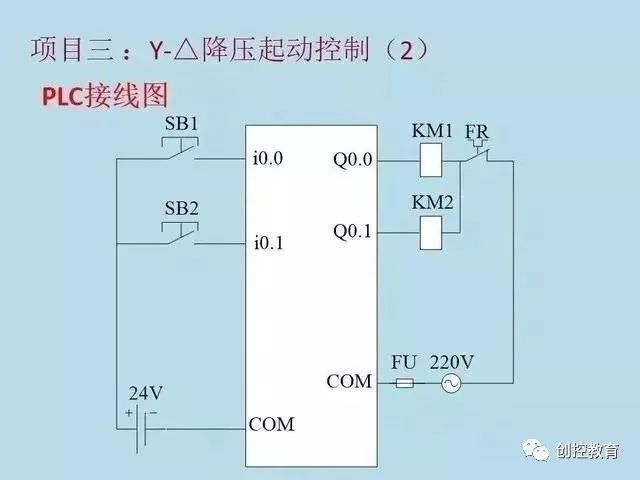

●项目三： Y-△降压启动控制系统

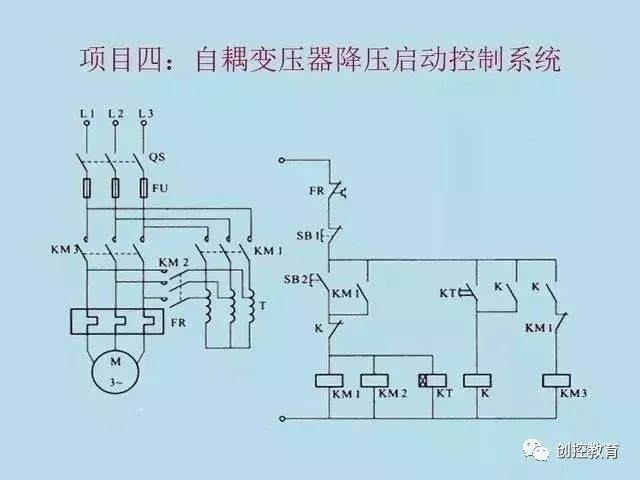

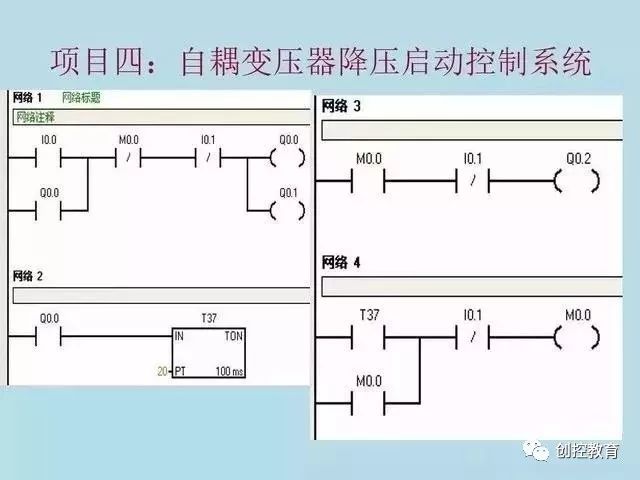

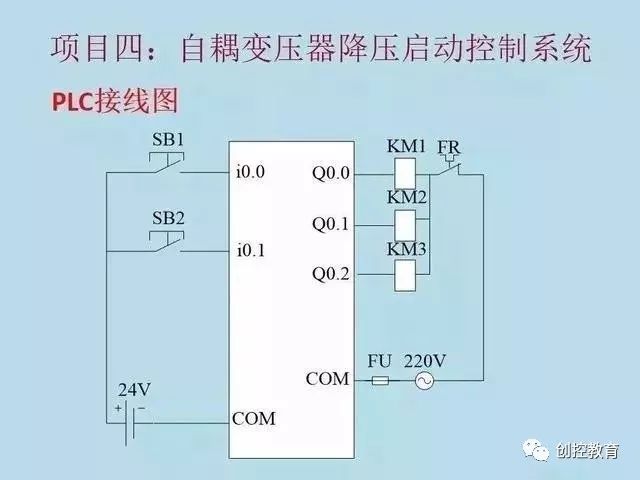

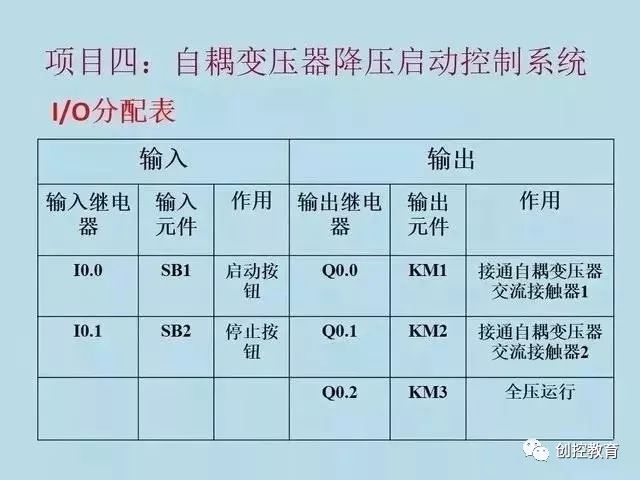

●项目四：自耦变压器降压启动控制系统
