逐点比较法的速度分析

2017-01-27 10:38:07 | 人围观 | 评论:

1）直线插补的速度分析

直线加工时，有

其中，L为直线长度；V为刀具进给速度；N为插补循环数；f为插补脉冲的频率。

插补循环数N为

其中，α为直线与X轴的夹角。则

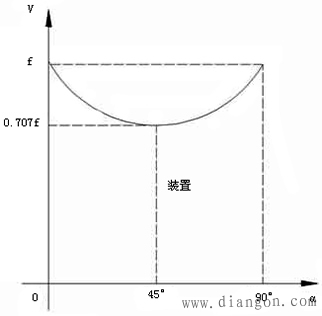

若f不变，加工0°和90°直线时，刀具进给速度最大（为f）；加工45°倾角的直线时刀具进给速度最小（0.707f），如图1所示。
