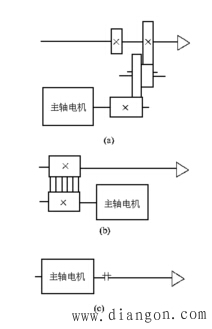

图1 数控机床的主传动方式
1．带有二级齿轮变速的主传动方式 如图（a）所示，主轴电机经过二级齿轮变速，使主轴获得低速和高速两种转速系列，这种分段无级变速，确保低速时的大扭矩，满足机床对扭矩特性的要求，是大中型数控机床采用较多的一种配置方式。
2．通过定比传动的主传动方式 如图（b）所示，主轴电机经定比传动传递给主轴，定比传动采用齿轮传动或带传动。带传动方式主要应用于小型数控机床上，可以避免齿轮传动的噪声与振动。
3．由主轴电机直接驱动的主传动方式 如图（c）所示，电机轴与主轴用联轴器同轴连接。这种方式大大简化了主轴结构，有效地提高了主轴刚度。但主轴输出扭矩小，电机的发热对主轴精度影响较大。近年来出现了一种电主轴，该主轴本身就是电机的转子，主轴箱体与电子定子相连。其优点是主轴部件结构更紧凑，质量小，惯性小，可提高启动、停止的响应特性；缺点同样是热变形问题。

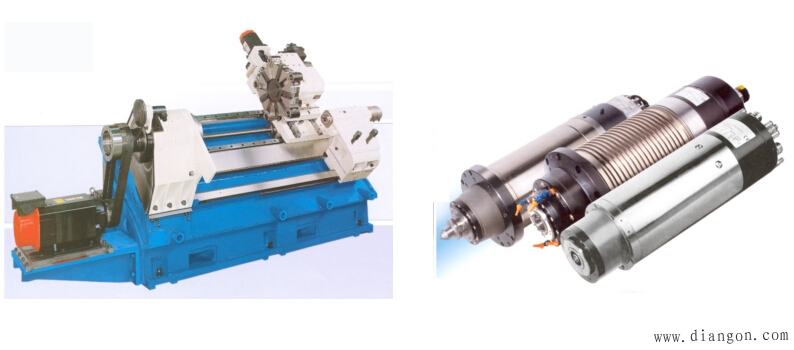

同步齿形带主传动方式 电主轴（电机直接驱动的主传动方式）
