倒圆角就是在特征边或两个面之间建立圆角，去掉尖锐的边缘。倒圆角可以分为：固定值半径、变更半径、完全倒圆角、穿透曲线。

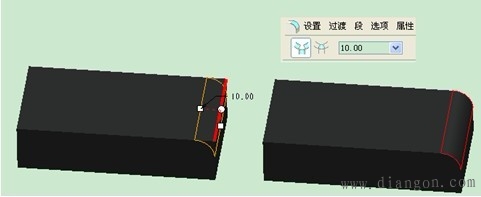

1.固定半径值：单击“  ”，选择需要倒圆角的边，输入数值，确定，如图1。 |
 |
| 图1 固定半径值倒圆角 |
说明：倒圆角可以同时对多个边进行倒圆角，也可以选择一个面和一条边进行倒圆角。

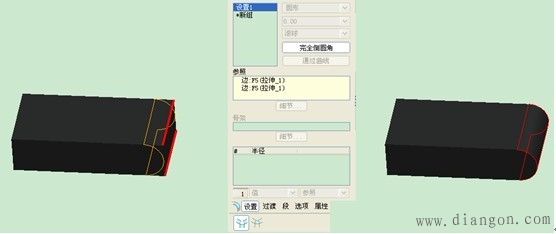

2.完全倒圆角：完全倒圆角有：曲面与曲面、边与曲面、线与边线。单击“ ”，选择两条边，单击操控板中“设置”|“完全倒圆角”|“确定”，如图2。 |
 |
| 图2 完全倒圆角 |

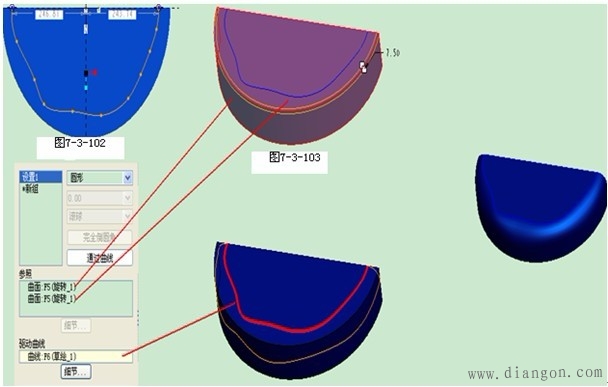

| 3.穿透曲线倒圆角：在要倒圆角的面上绘制草绘曲线，单击“ ”，按住Ctrl选择两个面，如图3，单击操控板中“设置”|“通过曲线”|“选择已经绘制的草绘曲线”|“确定”，如图4。 |
 |
| 图4 穿透曲线倒圆角 |

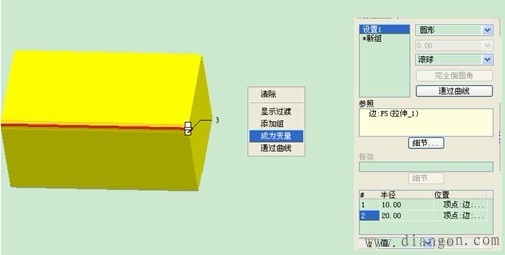

| 4.变更半径值倒圆角：单击“ ”，选择要倒角的边，单击鼠标右键，选择“成为变量”，单击操控板中“设置”，修改半径值，如图5。单击“确定”，如图6。 |
 |
| 图5 选定倒角边 |
 |
| 图6 变径倒角实体特征 |
注意：在设计中尽可能的晚些添加圆角特征；可以将所有的圆角放置到一个层上，然后隐含该层以加快工作进程；为避免创建从属于圆角特征的子项，请不要标注圆角创建的边或相切边；
说明：在建立特征或打开已经存储的文件时，由于不同的原因会不能建立成功或无法打开，此系统会自动弹出，如图7对话框，此时需要用户自行修改。 |
 |
| 图7 诊断失败 |
特征生成失败的解决方法：
解决方法一：取消改变
Step1:求解特征→改变复原
Step2:→确认信息→确认
解决方法二：删除特征
Step1:求解特征→快速修复
Step2：→删除→确认信息→确认从信息提示区中“是否”退出解决模式→是
找回以前删除的模型文件：
（1）单击“窗口”→“关闭”
（2）单击“文件”→“拭除”→“不显示”→“确定”
（3）可以再次打开
解决方法三：重定义特征
Step:求解特征→快速修复→重定义→确认→通过提示寻找待解决的问题进行解决→信息区“失败已解决，是否退出解决模式”→是。
解决方法四：抑制（压缩）特征
Step1:求解特征→快速修复→压缩→确认→信息确认→确认从信息提示区中“是否”退出解决模式→是
模型树中显示抑制（压缩）特征：
（1）单击模型树
（2）单击“视图”→“模型树设置”→“项目显示”
（3）选中弹出复选框“隐含对象”→“确定”
Step2:右键单击弹出菜单中“恢复”→再次进入失败模式→重定义
解决方法五：修剪抑制（压缩）特征
Step:快速修复→修剪压缩（可将失败特征及其后面所有特征进行压缩）→确认→信息确认→“是否”→是（进行重定义恢复解决）
解决方法六：重定义特征的次序
Step:快速修复→重定义次序→确认→特征重定次序→重定义恢复解决 |
-
