| 在机械零件中，孔的特征应用广泛，孔的类型分为普通孔和标准孔，普通孔又分为简单孔和草绘孔如图1；标准孔有ISO、UNC、UNF，如图2。在创建孔特征时，首先确定孔特征的形状和大小参数，其次需要将孔特征确定在某个位置，即孔特征需要定形状和定位置。 |
 |
建立孔特征，单击工具栏中“ ”，依次定义孔的放置平面、设置孔的位置和大小及深度进而确定孔的特征。
1．普通孔

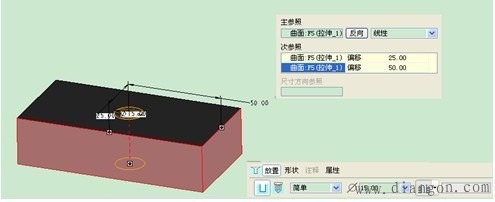

（1）线性定位：选择两个参照边后参照平面作为参照，并分别指定圆孔与参照的距离来产生孔特征，如图3。 |
 |
| 图3 线性定位建立孔特征 |

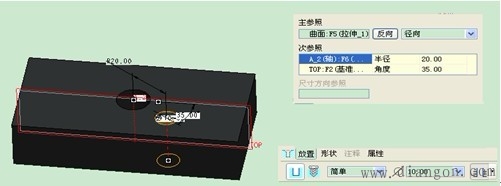

| （2）径向定位：指定一个基准轴与角度参考平面，并输入与圆孔与基准轴的距离及与参考面的夹角来产生圆孔，如图4。 |
 |
| 图4 径向定位建立孔特征 |

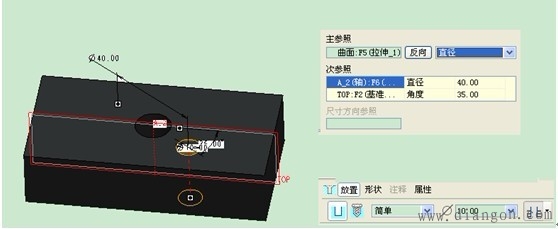

| （3）直径定位：设置的方法与径向相同，只是径向的基准轴距离是半径，而直径的基准轴距离是直径，如图5。 |
 |
| 图5 直径定位建立孔特征 |

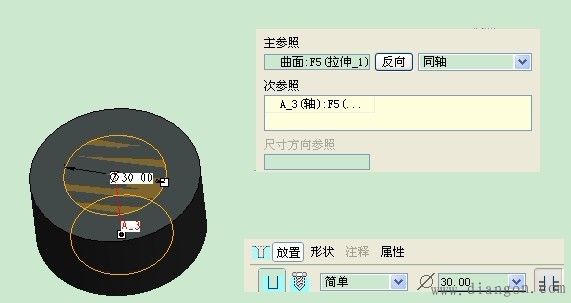

| （4）同轴定位；指定一个基准轴作为孔的轴线，如图6。 |
 |

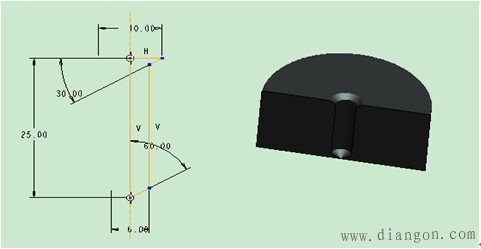

| 说明：若要在凸凹面上建立孔特征，还要自行建立参照；孔形分为直孔和草绘孔。直孔如图7。草绘孔如图8，草绘孔是使用草绘方式绘制孔的形状，选择“草绘”，进入草绘模式。草绘孔不能在柱面上建立，适合于异形孔的造型，草绘孔实体特征如图9。 |
 |
| 图7 操控板定义直孔 |
 |
| 图8 操控板定义草绘孔 |
 |
| 图9 草绘孔实体造型 |
2．标准孔

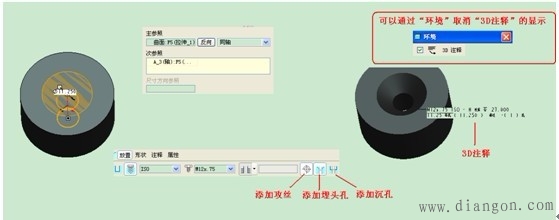

标准孔是依照标准螺钉的尺寸建立的孔。如图10。 |
 |
| 图10 标准孔实体造型 |
注意：（1）Pro/E汉化错误： |
（2）创建标准孔：增加倒角→增加沉孔，侧1表示单箭头方向深度。
（3）要改变孔的注释的内容，则在完成孔的创建后，单击“设置”|“注释”|“修改”，选择注释并编辑文本。 |
-
