    ARM7TDMI基于ARM体系结构V4版本，是目前低端的ARM核。具有广泛的应用，其最显著的应用为数字移动电话。
     注意：“ARM核”并不是芯片，ARM核与其它部件如RAM、ROM、片内外设组合在一起才能构成现实的芯片。
     ARM7TDMI支持32位寻址范围，并弥补了ARM6不能在低于5V电源电压下工作的不足。

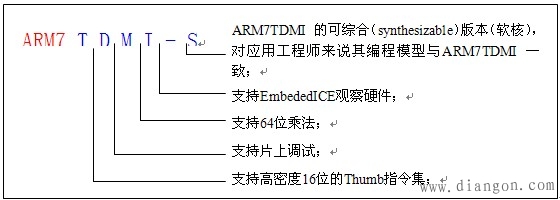

     ARM7TDMI的后缀意义为：

     ARM7TDMI处理器是ARM通用32位微处理器家族的成员之一。它具有优异的性能，但功耗却很低，使用门的数量也很少。它属于精简指令集计算机（RISC），比复杂指令集计算机（CISC）要简单得多。这样的简化实现了：
     （1）高的指令吞吐量；
     （2）出色的实时中断响应；
     （3）小的、高性价比的处理器宏单元。
     三级流水线
     ARM7TDMI处理器使用流水线来增加处理器指令流的速度。这样可使几个操作同时进行，并使处理和存储器系统连续操作，能提供0.9MIPS/MHz的指令执行速度。
     ARM7TDMI的流水线分3级，分别为：取指->译码->执行

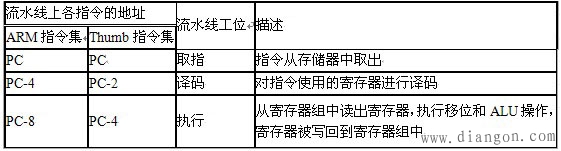

     正常操作过程中，在执行一条指令的同时对下一条指令进行译码，并将第三条指令从存储器中取出。这三条指令之间的位置关系如下表所示：

     存储器访问
     ARM7TDMI处理器使用了冯诺依曼（Von Neumann）结构，指令和数据共用一条32位总线。只有装载、存储和交换指令可以对存储器中的数据进行访问。
     数据可以是字节（8位）、半字（16位）或者字（32位）。
     计算机结构说明：
     （1）“冯・诺依曼”结构：把代码作为一种特殊的数据来操作，指令总线和数据总线及其存储区域是统一的；
     （2）“哈佛”结构：指令总线和数据总线及其存储区是分开、独立的。
     ARM7TDMI处理器的存储器接口可以使潜在的性能得以实现，这样减少了存储器的使用。对速度有严格要求的控制信号使用流水线，这样使系统控制功能以标准的低功耗逻辑实现。ARM7TDMI处理器的存储器周期有4个基本类型：
     （1）内部周期；
     （2）非连续的周期；
     （3）连续的周期；
     （4）协处理器寄存器的传输周期。
