大家经常会在各种场合看到组合开关的身影，作为电工组合开关也是必须了解的电气件之一。
它最大的用途就是作为旋转开关使用，不过，有时也会用在电气控制线路中作为隔离开关使用。但一般都是用在不频繁启停的电路中，频繁接通和分断场合是不建议使用组合开关的，在作为隔离开关使用时，它又常被用在机床电气控制线路中。
生活中常见的组合开关应用场合，就是用在简易吊笼吊机电气控制线路中，控制2.2千瓦电动机的启动、停止和正反转。作为转换开关使用时，它一般控制小容量异步电机。

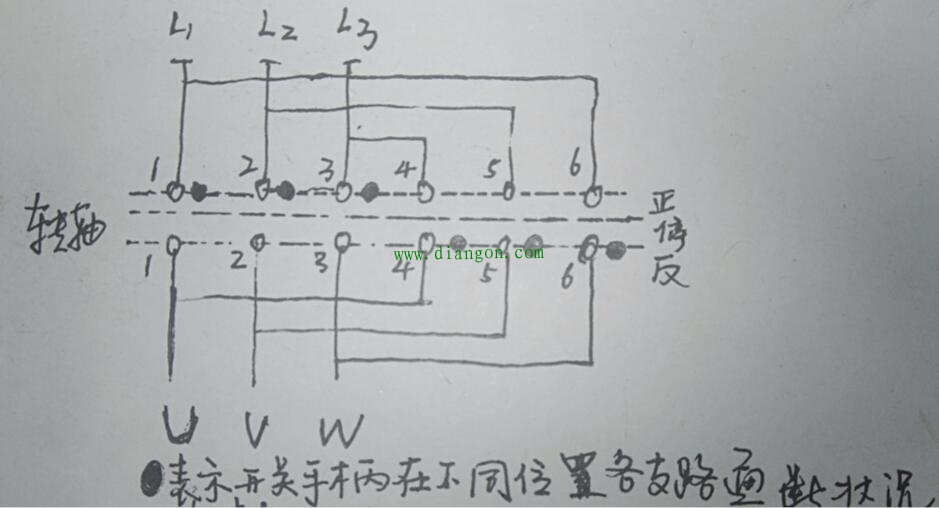

组合开关内部结构基本都大同小异，搞懂控制组合开关内部结构，也就基本上明白所有组合开关的工作原理，控制组合开关内部是动静两组触点的组合：其开关右侧三个静触点，分别标有L1L2和L3，左侧对应也有三个静触点，分别标有UVW，主转轴上固定两组六个动触点，主轴旋转手柄有“正”，“停”，“反”三个位置，当转到“停”位置时，两组静触头与动触头均无接触，相当于电路断开，电路处于断路状态；当手柄旋转到“正”位置时，一组动触头与一组静触头相接触，电路接通；当手柄旋转到“反”位置时，另外一组动触头分别与另一组静触头相接触，改变相序达到控制电动机正反转的目的。
组合开关不管作为隔离开关还是作为转换开关被使用在电路中，要注意其额定电流，这里特别注意，作为隔离开关使用时，其额定电流应低于被隔离电路中各负载电流的总和，当作转换开关使用时，额定电流却要取它控制电机电流的1.5——2.5倍，这一点大家一定要注意，并在实际运用中加以区别对待。
-
