峰回路转变前功尽弃——记一次印象颇深的维修经历

     随后笔者将豆浆机后壳拆下，在确定机内主控交流接触器触点无恙后，笔者便找寻该机所用辅助电源。经过查找发现，该机并非使用目前流行的开关电源为主控板既其它电路供电（由于该设备工作环境潮湿且有一定的震动，所以厂家不采用开关电源也在情理之中），而是选用了一只容量在20VA左右次级两路输出的工频变压器。将该变压器初、次级接插头从主控板上拆下后，本人使用万用表电阻档分别检测三绕组阻值，结果发现变压器初级绕组呈断路状态，至此故障原因不言自明。

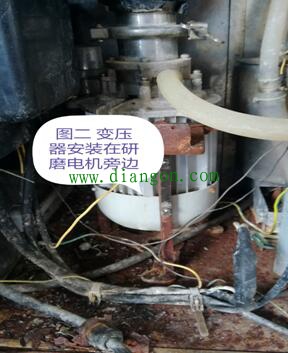

     出于节约维修成本和维修时间的考虑，本人根据以往经验推测——由于该变压器安装在功率较大的研磨电机附近（见图二），加之近期天气炎热的共同作用，或许造成变压器初级绕组所串温度保险过热熔断继而引发故障（现阶段变压器初级绕组串入温度保险已成常态）。将变压器初级绕组外层绝缘胶带撬开后，果不出本人所料的确是初级绕组串联的片状温度保险（其温度范围一般在105——125℃）发生了熔断。经跨过温度保险测量变压器初级绕组阻值为100Ω后，彼时本人十分高兴感觉有些峰回路转之意，遂决定使用短接温度保险的方法先将故障排除。

     在将短接处理后的变压器（见图三示）装回机内，本人接通电源试机——BCD数码管已有显示；功能选择正常；机内相关组件动作正常，看来故障得以排除。正当本人准备装回后壳之际，出于职业习惯，本人用手摸了一下变压器，岂料仅通电试机不过三分钟的变压器居然已有烫手的感觉！

     面对这种意料不到的情况，本人起先怀疑可能是变压器次级两路输出回路当中，尤其是主控板上的整流、滤波、稳压等环节发生元器件失效或漏电电阻变小现象，从而引发变压器出现过载故障。可当本人仔细感觉变压器的热量分布状况后，却有一种前功尽弃的感觉——这只变压器的温度最高处居然位于初级绕组！再次仔细观察后，本人认定该变压器初级绕组受潮气侵蚀而发生了匝间短路故障！这也正好揭示了先前造成温度保险熔断真正原因所在，看来采用短接方法解决故障的方法只是本人一厢情愿罢了！最后本人只好自绕一只变压器将该豆浆机修复。
