应一个朋友所托做了个配电控制柜。他是搞施工的，项目上漏算了个小控制柜，就要我帮忙做个。很简单的三个控制回路。但是又不是很简单。这中间牵扯到怎样去选型的问题。根据电气控制原理图上我们知道这是要控制三台电动机，并且功率不是很大。那我要如何选取3P空气开关，交流接触器，热继电器，控制线等等这些型号规格呢。（https://www.diangon.com版权所有）我搜集了一些表格并记录了下来。方便我以后在做这些工作的时候有所根据。下面这些表格是根据我们电气控制原理图的布局挨个排列的。这些表格的内容仅供参考。

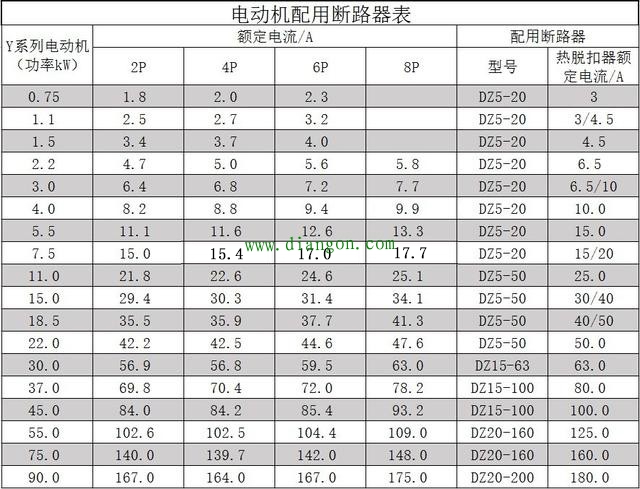

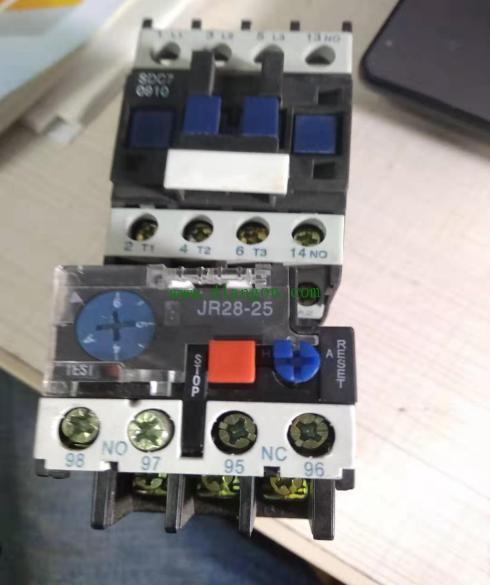

电动机配用 断路器 表 电动机选配接触器表
还有就是这个控制电箱里的二次配电线，我用的是RV线0.5mm2,在一些地方我还看到有用0.75mm2的线。这个应该没有特别之要求。

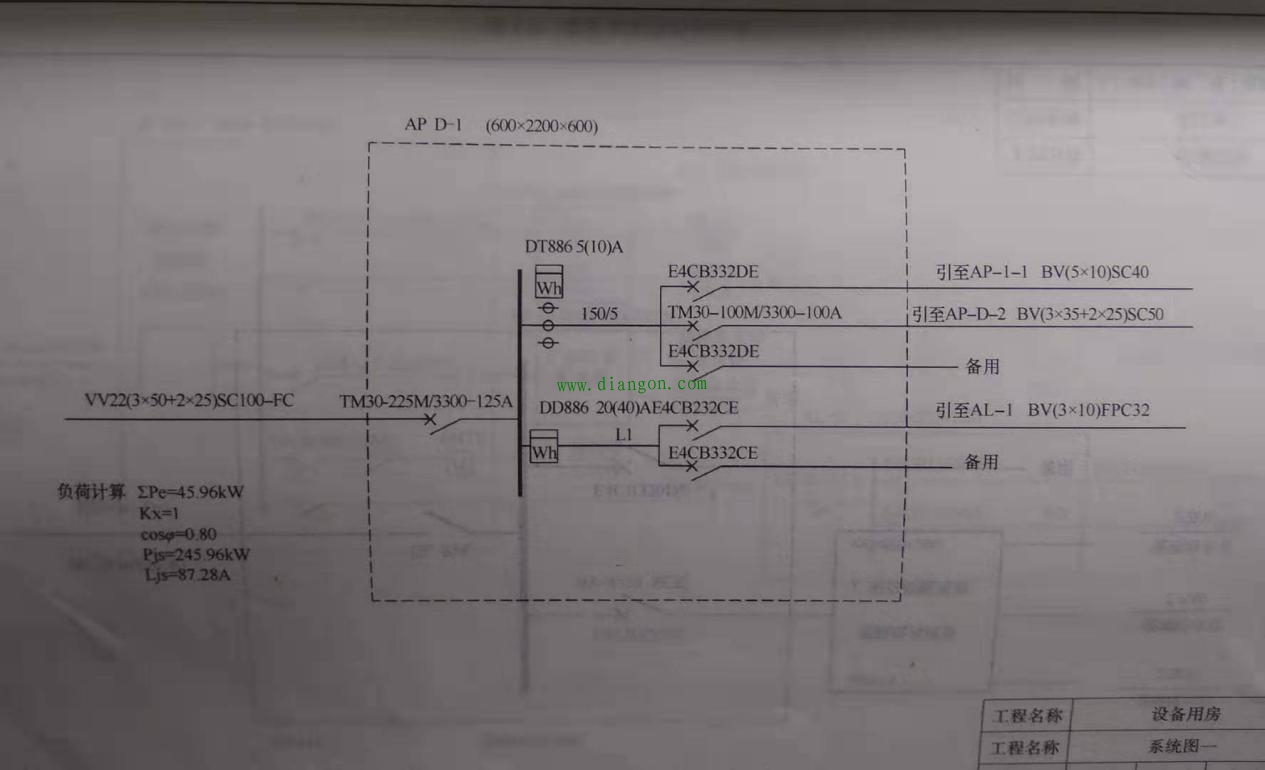

由于朋友比较忙，就委托我到现场把配电控制柜和现场对接。我就拿着控制柜到了现场（朋友只是做了这个项目电气控制的一部分）看到了一张图纸，我对其中图纸的左下角部分很是感兴趣。这里有这样几个字母。【不支持wmf图片】Pе kx cos【不支持wmf图片】 pjs Ljs 这几个字母。我猜测可能是总功率总电流之类的参数。后来我查了资料得知 【不支持wmf图片】Pе用电设备容量kx则是需要系数， cos【不支持wmf图片】表示的是功率因数，pjs表示的是计算功率， Ljs表示的是计算电流它们之间还是有关系的。Pjs=kx*【不支持wmf图片】Pе。真是应了那句话：“处处留心皆学问”。
小结：我们把电工作为终生职业的同道们，除了日常处理一下车间内部的电气机械故障外，还要留心学习电气设计施工的内容。只有不停努力学习才有不被淘汰的可能。
