电接点无塔压力供水自动控制原理维修讲解

2019-12-05 10:36:16 | 人围观 | 评论:

     在纺织厂工作过的电工,对于自动供水控制电路肯定都非常了解,因为喷水纺织厂一般都以水为介质引丝,即使不在纺织厂做电工,这种自动与手动转换的供水电路也是这个行业必备维修技能之一,下面我就来谈谈自己所积累的一点这种电路维修经验,希望对这种电路原理不太了解的同行能有些帮助!

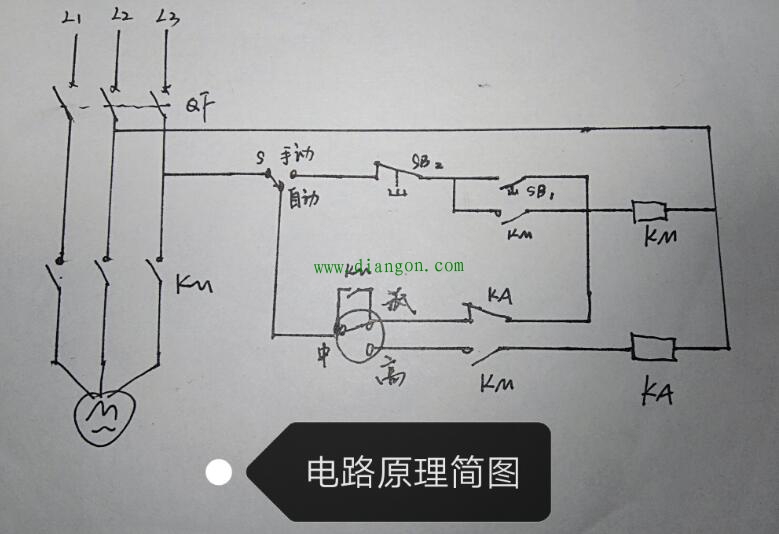

     从电路草图可以看出来,原理并不复杂,两个核心元器件,一个手动自动转换开关,一个水位高低检测电接点压力表,当水罐里水位低到触发电接点压力表低水位检测开时,电压力表触发接通接触器,接触器吸合并自锁,水泵运行开始给水管注水,注满时,又触发电压力表的高水位检测开关,电接点压力表接通中间继电器KA,其动断触点断开KM电源,使水泵停止运行,达到防止水满外溢的目的!


     手动同理,不再多说,重点来说一下故障检测,当系统不能正常运行时,这里有一个非常好用的查找故障方法,就是自动不运行时,转换为手动,如果手可以运行,那么故障点可以确定就两个地方,第一,电接点压力表;第二,中间继电器。就这两点。(https://www.diangon.com/版权所有)
     如果手动也不能正常工作,从按钮开关一路排查逐个原件排查下来,看有原件和接头有无故障,如果没有发现故障,通电检测,从上到下,一直检测到水泵输入端,如果电压正常,确定水泵出现问题。
     这里介绍这个控制电路系统,懂原理,有个清晰的思路后,所有故障都很好排除,最怕就是没有一个排故思路,而去盲猜,东测西量,故障简单,却因为思路混乱而搞得一头雾水。
