上下左右前后 专业人士告诉你电控柜内部该如何分层布置

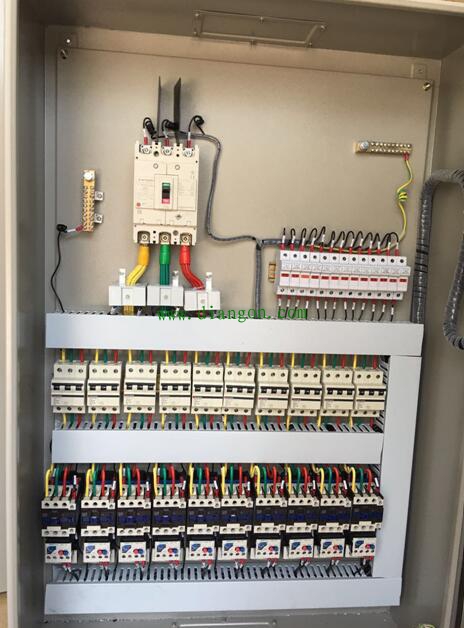

     将电控柜最上层布置好后，紧随其后的大片区域则通常是电控柜最为核心的部分。大家可以根据实际任务要求，自由决定这片区域所需划分电气设备安装层数，以及层与层之间的距离。通常情况下，大家还是要注意以下五个细节问题：
     ①、通常情况下，电子类的工控装置（如plc、变频器、开关电源、各种功能的电子线路等）为避免环境温湿度、灰尘等因素影响，都会靠电控柜上部安装放置。
     ②、若电控系统当中同时含有PLC和变频器/伺服控制器时，PLC应同这两款装置分层安装，并且PLC的安装位置应位于两款装置的上方。
     ③、采取PLC驱动电磁式接触器、继电器时，控制装置跟被控装置也应分层安装放置，被控装置应位于PLC的下方。这样做的优点是便于后续布线施工，以及检修更换。
     ④、对于电控柜当中的变频器、伺服控制器等存在一定电磁干扰的装置，应尽量靠电控柜左、右两侧安装。这样做的目的是便于此类装置接地处理，缩短接地线的长度，尽量减少电磁干扰对其它设备的危害。
     ⑤、如果电控柜内需要安装振动较大的电气装置（如电磁式大容量的接触器、真空交流接触器等）时，应尽量将这些设备安装在电控柜的下方靠左右两侧的位置，以便减小对其它设备带来机械振动冲击。
     考虑到实际使用中对接线、走线的需要，电控柜最下层被设计为接线端子排的情况最多。在设计布放接线端子排时，我们应尽量将电源线、负荷线此类动力线同辅助控制信号线分层安装，并使后者的安装位置高于前者。这样做的优点是利于避免两种功能导线间的电磁干扰，更便于日后检修过程中的测量。
