常用的开关电源热电部分，有专门一个抗干扰滤波电路，因为默默无闻，所以一般不引人注意，至于具体位置就是在保险丝和压敏电阻后边的电路，这个组合不容易坏，却必不可少，今天就来谈谈这里的一些小常识。
这部分电路不复杂，一般是由电容和电感组成的，说到这里，有必要提到一点基础知识——滤波电路，略有弱电基础的都知道电容和电感可以组成LC结构或π结构滤波电路，Lc电路可以由一个电感和一个电容组成，π滤波电路是由两个电容一个电感组成，因为架构类似π形状，所以被形象的叫π滤波电路。

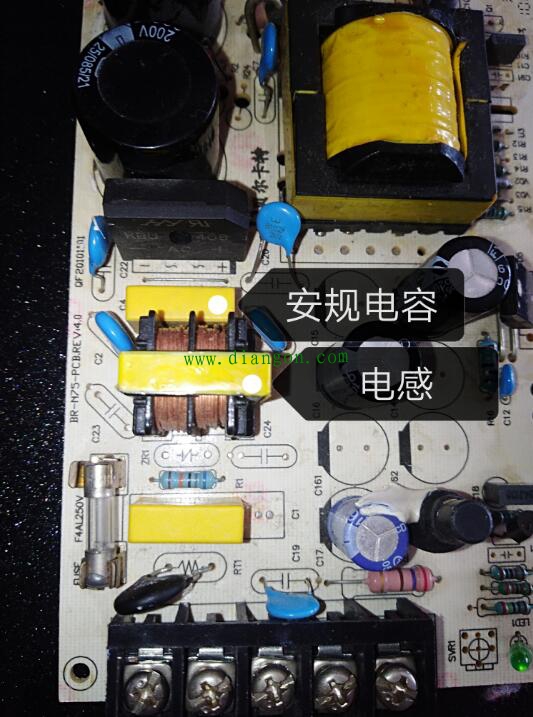

开关电源的这个由电感和电容组成的抗干扰电路特征非常明显，它一般由一个外观小变压器一样的电感和两个方方的安规电容组成，这里基本上不会坏，特别是电感极少出现断路的故障，因为是串联在电路中，所以电感不存在短路，除非市电特别稳定，否则安规电容也很少有烧毁短路的情况。
这个滤波电路主要作用就是滤除来自电网中的干扰脉冲，防止干扰脉冲对开关电源元件的冲击，同时也防止开关电源在运行中产生的振荡脉冲反送到电网中，对在使用电网的其他电器造成干扰。
讲到这里就知道为什么这里的电容被叫安规电容了，为了电网和电源的使用安全，规定开关电源必配这个滤波电路，就像电柜里补偿电容一样必配。电容和电感一起组成一道防护墙，既保护开关电源自身不被伤害，还保护不反过来不对电网造成干扰。
-
