常用剖削导线绝缘层的方法

一、常用导线绝缘层的剖削工具

1 ．电工刀

电工刀主要用于剖削导线的绝缘外层，切割木台缺口和削制木桦等。其外形如图1所示。在使用电工刀进行剖削作业时，应将刀口朝外，剖削导线绝缘时，应使刀面与导线成较小的锐角，以防损伤导线；电工刀使用时应注意避免伤手；使用完毕后，应立即将刀身折进刀柄；因为电工刀刀柄是无绝缘保护的，所以，绝不能在带电导线或电气设备上使用，以免触电。

2 ．剥线钳

剥线钳是用于剥除较小直径导线、电缆的绝缘层的专用工具，它的手柄是绝缘的，绝缘性能为500V 。其外形如图2所示。

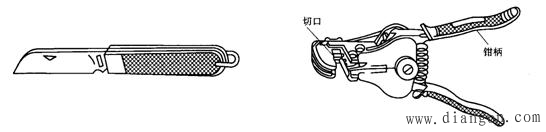

图1电工刀                              图2 剥线钳

剥线钳的使用方法十分简便，确定要剥削的绝缘长度后，即可把导线放人相应的切口中（直径0.5-3mm )，用手将钳柄握紧，导线的绝缘层即被拉断后自动弹出。

二、导线绝缘层的剖削

l ）对于截面积不大于4mm2的塑料硬线绝缘层的剖削，人们一般用钢丝钳进行，剖削的方法和步骤如下：

① 根据所需线头长度用钢丝钳刀口切割绝缘层，注意用力适度，不可损伤芯线。

② 接着用左手抓牢电线，右手握住钢丝钳头钳头用力向外拉动，即可剖下塑料绝缘层，如图3所示。

③ 剖削完成后，应检查线芯是否完整无损，如损伤较大，应重新剖削。塑料软线绝缘层的剖削，只能用剥线钳或钢丝钳进行，不可用电工刀剖，其操作方法与此同。

2 ）对于芯线截面大于4mm2 耐的塑料硬线，可用电工刀来剖削绝缘层。

其方法和步骤如下：

① 根据所需线头长度用电工刀以约45^。角倾斜切人塑料绝缘层，注意用力适度，避免损伤芯线。

② 然后使刀面与芯线保持25，角左右，用力向线端推削，在此过程中应避免电工刀切人芯线，只削去上面一层塑料绝缘。

③ 最后将塑料绝缘层向后翻起，用电工刀齐根切去。操作过程，如图4所示。

图3 钢丝钳剖削塑料硬线绝缘层

图4 电工刀剖削塑料硬线绝缘层

a）切人手法 b）电工刀以45^。倾斜切入 c）电工刀以25^。 倾推削 d）翻下塑料绝缘层

3 ）塑料护套线绝缘层的剖削必须用电工刀来完成，剖削方法和步骤如下：

① 首先按所需长度用电工刀刀尖沿芯线中间逢隙划开护套层；如图5a 所示。

② 然后向后翻起护套层，用电工刀齐根切去，如图5b 所示。

③ 在距离护套层5-10mm 处，用电工刀以45^。角倾斜切入绝缘层，其他剖削方法与塑料硬线绝缘层的剖削方法相同。

4 ）橡皮线绝缘层的剖削方法和步骤如下：

① 先把橡皮线编织保护层用电工刀划开，其方法与剖削护套线的护套层方法类同。

② 然后用剖削塑料线绝缘层相同的方法剖去橡皮层。

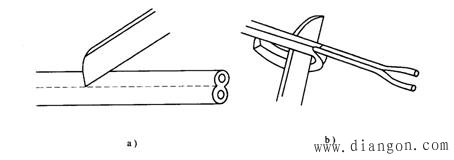

图5 塑料护套线绝缘层的剖削

a ）划开护套层b ）翻起切去护套层

③ 最后剥离棉纱层至根部，并用电工刀切去。操作过程，如图6所示。

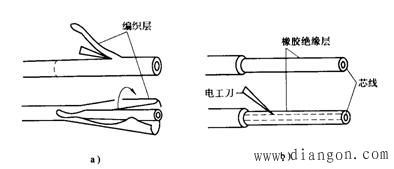

图6 橡皮线绝缘层的剖削

a ）划开编织层b ）剖削橡皮绝缘层

5 ）花线绝缘层的剖削方法和步骤如下：

① 首先根据所需剖削长度，用电工刀在导线外表织物保护层割切一圈，并将其剥离。

② 距织物保护层10mm 处，用钢丝钳刀口切割橡皮绝缘层。注意不能损伤芯线，拉下橡皮绝缘层，方法与图3类同。

③ 最后将露出的棉纱层松散开，用电工刀割断，如图7所示。

图7花线绝缘层的剖削

a ）将棉纱层散开b ）割断棉纱层

6）铅包线绝缘层的剖削方法和步骤如下：

① 先用电工刀围绕铅包层切割一圈，如图8a 所示。

② 接着用双手来回扳动切口处，使铅层沿切口处折断，把铅包层拉出来，如图8b所示。

③ 铅包线内部绝缘层的剖削方法与塑料硬线绝缘层的剖削方法相同。

图8 铅包线绝缘层的剖削

a ）按所需长度剖削    b ）折断并拉出铅包层   C ）剖削内部绝缘层
