超声水表的内衬结构设计及原理

今天为大家介绍一项国家发明授权专利——一种超声水表的内衬结构。该专利由宁波水表股份有限公司申请，并于2017年8月8日获得授权公告。

内容说明

本实用新型属于流量计量设备技术领域，具体的说是一种超声水表的内衬结构。

发明背景

随着自来水在全世界范围内的普遍使用，用于计量用水量的水表是自来水普及过程中不可缺少的工具。

超声波流量计是近年来发展起来的一种新型测量流量仪表，只要能传播超声波的流体均可用超声波流量测量，由于超声波流量计内部结构仅为两个探头，使用时没有压力损失，所以不受介质的影响，测量精度高，使用越来越广泛。其工作原理为采用时间差法进行流量测量。时间差法利用超声波脉冲在流体中顺流传播时间和逆流传播时间的差值来测量流体流速，从而计算出管道内流体的流量。因此，对反射片的安装位置的精度要求十分高，现有技术中发射片的安装复杂，定位困难，而且很难保证反射片安装的精度。

发明内容

本实用新型针对现有技术中的不足，提供了一种超声水表的内衬结构，该内衬结构用于将反射片安装在超声水表测量管内，具有结构简单，安装方便，定位精确的优点。

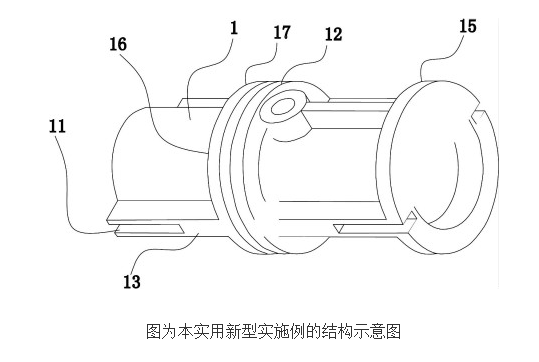

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：一种超声水表的内衬结构，其特征在于：包括管段，所述管段外表面的两端轴向设置有用于安装反射片的导向槽，所述管段上还开设有用于确定其在超声水表内位置的定位孔。

本实用新型通过定位孔将管段准确定位在超声水表内，通过导向槽将反射片固定在管段内，从而实现简单、准确的将反射片安装在超声水表内，同时实现了在工作状态中，管段对于水表壳体的相对位置不发生变化，保证超声波信号能够准确、稳定的传输，而且管段的结构可以在实现安装反射片的同时，不会对水流造成干扰，保证了水表测量的精确。

作为优选，上述管段外表面的两端轴向设置有凸块，所述导向槽开设于所述凸块上。凸块一方面可以加强管段的强度，同时减少了管段的用料，降低了成本。

为了取得更好的技术效果，进一步的技术措施还包括：上述导向槽的内端底部向所述管段内部凹陷形成限位槽。限位槽与反射片进行配合，保证两个反射片的反射面始终保持一个相对正确的距离。

作为优选，上述管段的两端各分布有两个所述导向槽，所述导向槽位于同一平面上。

进一步的，上述管段的进水端的端口处向外延伸形成第一环形凸块。第一凸块与超声水表内壁过盈配合，稳定的将管段固定在超声水表内。

上述管段的中部外侧具有第二环形凸块，所述第二环形凸块上开设有用于放置密封O型圈的密封槽。在该部位进行密封作用，可以保持内部水流的稳定性，从而保持测量的准确性。上述管段的进水口及出水口采用广口缩径结构，且进水口的孔径大于出水口的孔径。该结构能在缩径的同时，也尽可能减少了水流在这个分界面因为管径变化而产生流量特性的变化。

与现有技术相比，本实用新型的有益效果是：本实用新型通过定位孔将管段准确定位在超声水表内，通过导向槽将反射片固定在管段内，从而实现简单、准确的将反射片安装在超声水表内，同时实现了在工作状态中，管段对于水表壳体的相对位置不发生变化，保证超声波信号能够准确、稳定的传输，而且管段的结构可以在实现安装反射片的同时，不会对水流造成干扰，保证了水表测量的精确。
