多表合一的信息采集系统的原理及设计

今天为大家介绍一项国家发明授权专利——一种多表合一的信息采集系统。该专利由国网上海市电力公司申请，并于2017年12月8日获得授权公告。

内容说明

本发明涉及计量仪表技术领域，尤其是涉及一种多表合一的信息采集系统。

发明背景

一直以来，水、电、气、暖是关乎民生的四个重要能源行业，涉及千家万户。其中抄表工作牵扯大量的人力物力。目前，供电公司建设了用电信息采集系统，已实现了电能表数据的远程采集和命令下发。但供水、天然气、供热抄表依然以人工抄取为主，这与正大力推行的智慧城市建设不相符。对于不集中供暖的地区，主要需要对水、电、气表的信息进行有效采集，这是目前迫切需要解决的问题。

发明内容

本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种多表合一的信息采集系统。

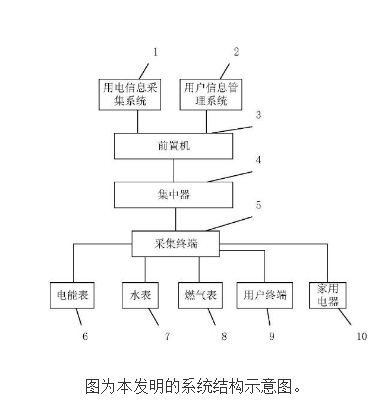

一种多表合一的信息采集系统，包括依次连接的前置机、集中器和采集终端，所述前置机连接用电信息采集系统和用户信息管理系统，所述采集终端连接电能表、水表、燃气表、用户终端和家用电器。所述用户终端包括手机、电脑，通过无线方式与所述采集终端连接。所述家用电器包括冰箱、空调，通过电力线通信方式与所述采集终端通信。所述前置机通过TCP/IP协议与用电信息采集系统和用户信息管理系统通信。所述集中器通过GPRS、WCDMA、以太网或者电力光纤与前置机通信。所述采集终端通过RS485总线与所述集中器连接。所述电能表通过RS485总线与采集终端连接。所述燃气表通过M-Bus总线与采集终端连接。所述水表通过M-Bus总线与采集终端连接。所述水表为无源直读水表。

与现有技术相比，本发明具有以下优点：1、用户终端可以通过采集终端随时了解家庭中电、水、气的使用情况，能获取家里冰箱、空调等主要电器的用电情况并进行智能控制，提高用户使用体验的同时，可以引导人们更加节能的生活方式。2、采集终端采用有线通信方式与表计通信，信道稳定可靠，采集成功率高，实现了电、水、气数据统一采集管理。3、采集终端的集成度高，有效降低计量点设备分摊成本及维护成本。 4、M-Bus通信方式可对水表供电，或者选用无源直读水表，可有效解决后期表计电池更换问题。
