无线远传超声波水表的原理及设计

今天为大家介绍一项国家发明专利——无线远传超声波水表。该专利由浙江威星智能仪表股份有限公司申请，并于2019年1月18日获得授权公告。

内容说明

本发明属于无线远传表领域，涉及一种多信道无线射频技术应用于水、电、气无线远传表，具体涉及一种内置天线无线远传表。

发明背景

随着水资源越来越缺乏的现状，水费计算也成为普通居民日益关心的问题，而传统的机械式水表存在计量精度不够、异常情况无法时刻监控的情况，尤其发生水管漏水的异常情况时会造成大量水资源的浪费。

随着科技日新月异的发展，人工的操作逐渐被电脑或者机器取代，而传统的水表需要人工抄读，耗费大量人力物力。

基于以上两种现状，设计一款计量精度高，融合LoRaWan无线远传超声波水表，超声波计量实现了高精度指标，终端表具能将每天的用水量以及其它参数例如水流的流速、水温等通过无线远传技术发送到电脑系统端，实现了用水动态数据的掌控，并且能及时捕捉到用户用水的异常情况，防止意外的发生。

发明内容

本发明针对现有技术的不足，提出了一种无线远传超声波水表。

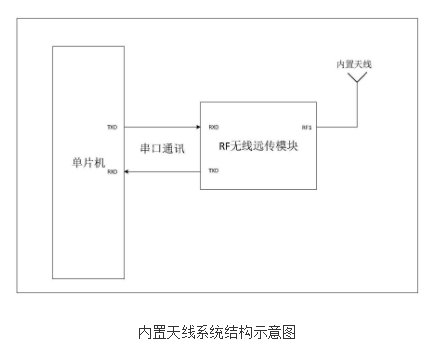

本发明包括单片机、无线RF收发模块、内置天线，所述的无线RF收发模块与单片机通过串口相连，由供电电路以及串口通讯电路构成；所述的供电电路包括4个电容、一个二极管、一个稳压芯片1206B33和一个断点S1，所述的二极管一端与电池正极相连，另一端与第一电容C1相连，所述的第一电容C1另一端接地，所述的断点S1一端与二极管以及第一电容C1的一端相连，另一端与第二电容C2以及稳压芯片U1的2脚相连，所述的第二电容C2一端与断点以及稳压芯片U1的2脚相连，另一端接地，所述的稳压芯片U1的2脚与第二电容C2相连，1脚接地，3脚与第三电容C3一端、第四电容C4的一端以及无线远传模块的VDD脚相连，所述的第三电容C3另一端接地，所述的第四电容C4另一端接地。

本发明的有益效果：

本发明为一种无线远传超声波水表，相比于传统的机械式水表而言，利用超声波的特性实现了高精度计量。其天线为内置，相对于外置天线的远传水表而言避免了天线被破坏导致远传功能失效的情况，且外观变的更加美观。
