作者：ADI公司 Doug Mercer，顾问研究员； Antoniu Miclaus，系统应用工程师
目标
本次实验的目的是研究简单的NPN发射极跟随器，有时也被称为共集电极配置。
材料
说明
面包板连接如图2所示。任意波形发生器W1的输出连接至Q1的基极端子。示波器输入1+（单端）也连接至W1输出。集电极端子连接至正极（Vp）电源。发射极端子连接至2.2 kΩ负载电阻和示波器输入2+（单端）。负载电阻的另一端连接至负极（Vn）电源。要测量输入-输出误差，可以将2+连接至Q1的基极，2–连接至发射极，以显示示波器通道2的差值。

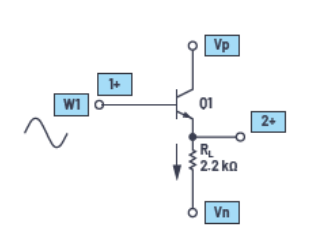

图1.发射极跟随器
硬件设置
波形发生器配置为1 kHz正弦波，峰峰值幅度为4 V，偏移为0。示波器通道2的单端输入（2+）用于测量发射极的电压。示波器配置为连接通道1+以显示AWG发生器输出。在测量输入-输出误差时，应连接示波器的通道2，以显示2+和2–之间的差值。
图2.发射极跟随器面包板电路
程序步骤
配置示波器以捕获所测量的两个信号的多个周期。产生的波形如图3所示。

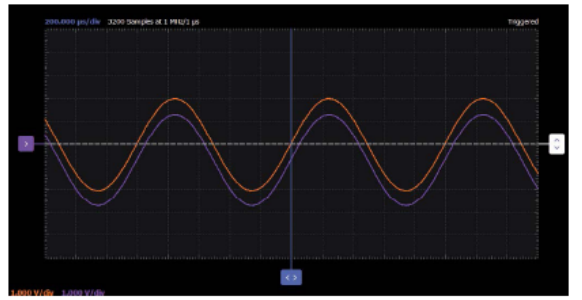

图3.发射极跟随器波形
发射极跟随器的增量增益（VOUT/VIN）理想值为1，但总是略小于1。增益一般通过以下公式计算：
从公式可以看出，要获得接近1的增益，我们可以增大RL或减小re。也可以看出，re是IE的函数，IE增大，re会减小。此外，从电路可以看出，IE与RL相关，如果RL增大，IE会减小。在简单的电阻负载发射极跟随器中，这两种效应相互抵消。所以，要优化跟随器的增益，我们需要找到能在不影响另一方的情况下降低re或增大RL的方法。如果从另一个角度来看跟随器，因为晶体管VBE本身的DC偏移，在预期的摆幅内输入和输出之间的差值应是恒定的。受简单的电阻负载RL影响，发射集电流IE会随着输出上下摆动而升高和降低。因为VBE是IE的指数函数，当IE的变化系数为2时，VBE的变化幅度约为18 mV（室温下）。以+2 V至–2 V的摆幅为例，最小IE = 2 V/2.2 kΩ或0.91 mA，最大IE = 6 V/2.2 kΩ或2.7 mA。VBE的变化幅度为28 mV。根据这些实验结果，我们能从一个方面改善发射极跟随器。为了让放大器晶体管发射极电流固定不变，现在使用“ADALM2000实验：BJT电流镜”中的电流镜来替代发射极负载电阻。电流镜能在宽电压范围内获取较为恒定的电流。晶体管中这种较为恒定的电流会导致VBE相当恒定。从另一个角度来看，电流源中极高的输出电阻可以有效提高RL，但re保持为电流设定的低值。
改善的发射极跟随器
附加材料
说明
面包板连接如图4和图5所示。
图4.已改善的发射极跟随器
硬件设置
波形发生器配置为100 Hz三角波，峰峰值幅度为3 V，偏移为0。示波器通道2的单端输入（2+）用于测量Q1的发射极的电压。示波器配置为连接通道1+以显示AWG发生器输出。在测量输入-输出误差时，应连接示波器的通道2，以显示2+和2–之间的差值。
图5.改善的发射极跟随器面包板电路
程序步骤
配置示波器以捕获所测量的两个信号的多个周期。产生的波形如图6所示。
图6.改善的发射极跟随器波形
图7.电阻和电流源负载的输入-输出误差的Excel图示例
低偏移跟随器
我们此前讨论的跟随器电路具有内置偏移–VBE。接下来使用的电路利用PNP发射极跟随器的VBE向上偏移来抵消NPN发射极跟随器的VBE向下偏移。
材料
说明
面包板连接如图8和图9所示。函数发生器的输出连接至PNP晶体管Q1的基极端子。Q1的集电极端子连接至二极管NPN Q3，这是电流镜的输入。发射极端子连接至电阻R1和NPN晶体管Q2的基极端子。示波器输入2+连接至Q2的发射极和Q4的集电极。Q3和Q4的发射集连接至负极（Vn）电源。为了实现最佳晶体管匹配，Q3和Q4使用SSM2212 NPN匹配对。
图8.低偏移跟随器
硬件设置
波形发生器配置为1 kHz正弦波，峰峰值幅度为4 V，偏移为0。示波器输入通道2设置为500 mV/div。

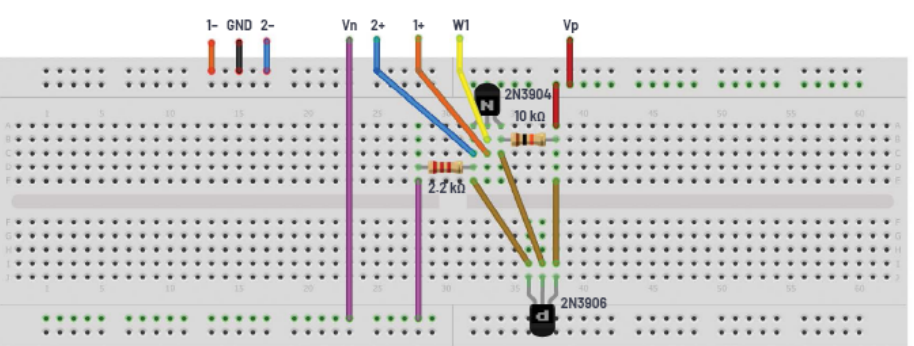

图9.低偏移跟随器面包板电路
程序步骤
配置示波器以捕获所测量的两个信号的多个周期。产生的波形如图10所示。

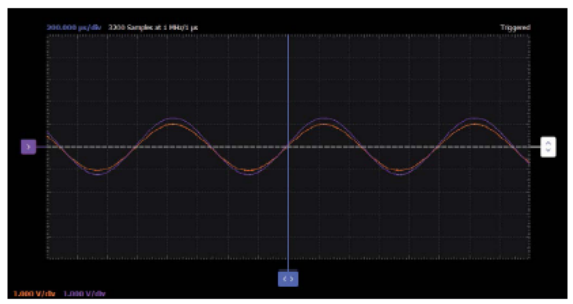

图10.低偏移跟随器波形
在简单的发射极跟随器驱动容性负载时，会产生一个问题。由于发射极电流仅受β乘以基极电流的限制，该倍数由驱动基极的信号源提供，因此输出的上升时间相对较快。下降时间可能慢的多，会受发射集电阻或电流源限制。
平衡压摆率跟随器
材料
说明
图11所示的电路在负载电流变化时，使用反馈来调节发射极跟随器中的电流。拉动负极输出的电流可以达到N（NPN镜的增益）乘以PNP Q3的电流。为了实现最佳晶体管匹配，Q3和Q4使用SSM2220 PNP匹配对，Q5和Q6使用SSM2212 NPN匹配对（NPN电流镜增益为1）。添加第二个SSM2212，与Q5并联（以提高电流镜的增益）。

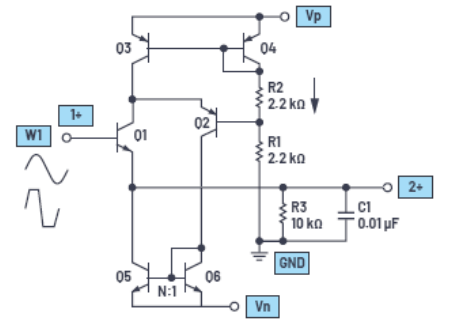

图11.平衡压摆率跟随器
硬件设置
波形发生器配置为1 kHz正弦波，峰峰值幅度为4 V，偏移为0。示波器输入通道2设置为1 V/div。

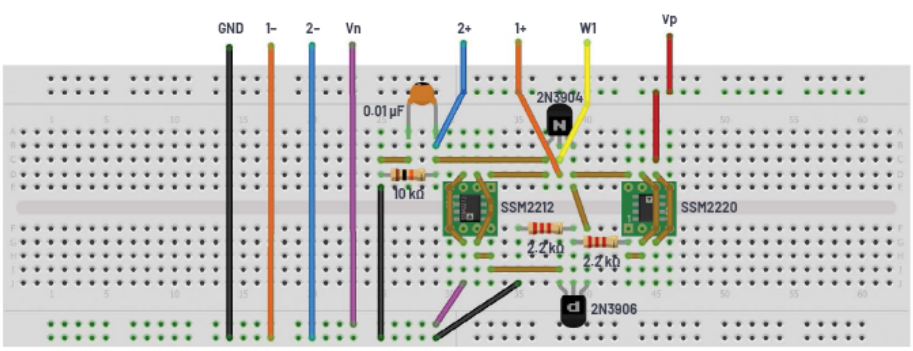

图12.平衡压摆率跟随器面包板电路
程序步骤
配置示波器以捕获所测量的两个信号的多个周期。产生的波形如图13所示。
图13.平衡压摆率跟随器波形
改善发射极跟随器的另一种方法是通过负反馈来降低有效re。可以通过增加第二个晶体管，通过增大开环增益来增大负反馈因子，以此降低re。单个晶体管被一个反馈对取代，后者向第一个晶体管的发射集提供100%电压反馈。这个反馈对通常被称为互补反馈对。R2的值决定着能否实现出色的线性度，这是因为它决定了晶体管Q1的IC，也决定了其集电极的负载。
互补反馈对发射极跟随器
材料
说明
面包板连接如图14和图15所示。

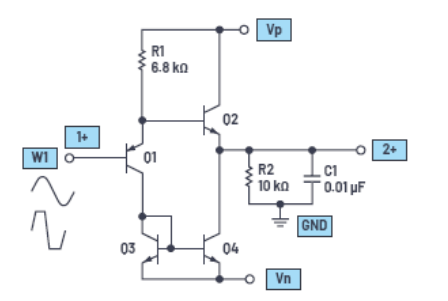

图14.互补反馈对发射极跟随器。
硬件设置
波形发生器配置为1 kHz正弦波，峰峰值幅度为2 V，偏移为0。示波器输入通道2设置为1 V/div。
程序步骤
配置示波器以捕获所测量的两个信号的多个周期。产生的波形如图16所示。
图16.互补反馈对发射极跟随器波形
问题：
您可以给出发射极跟随器电路的三个特性吗？
您可以在学子专区博客上找到问题答案。

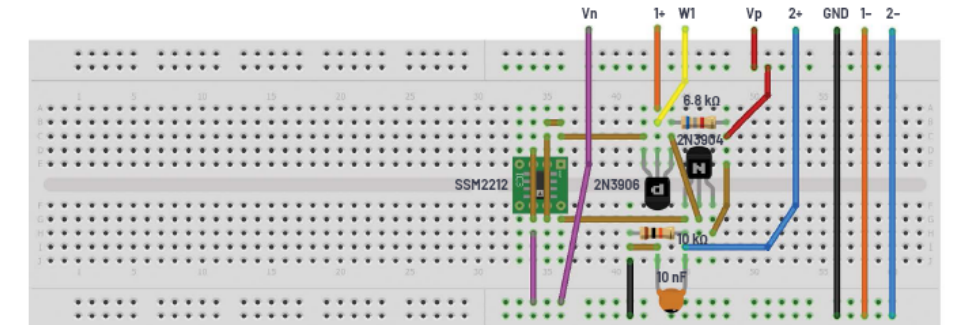

图15.互补反馈对发射极跟随器面包板电路
