从入门到精通，泰克为工程师特别开设电源纹波测试课堂

　　中国北京2021年10月15日 – 电源纹波是电源品质的重要指标之一，除了工程师外，普通用户也会关心纹波的大小。通常在实验室中示波器被用来测量电源纹波，但是具体操作流程存在随意性大，可复现性低等问题。泰克针对工程师在电源纹波测试中存在的种种问题，特别开设推出【电源纹波测试，从入门到精通】，通过八节视频课程，逐渐深入探讨工作中遇到的细节困扰。

　　随着集成电路的发展进步，用电设备的电源电压越来越低。例如目前主流微处理器的供电电压已经低至1V左右，用于移动设备的LP-DDR系列存储器，供电电压最高也不超过1.8V。这些非常接近硅阈值电压的用电设备，对电源的品质也提出了越来越高的需求。

　　除了电源工程师会关注电源品质外，普通用户在经受低质量电源困扰之后，也会通过不同手段来关注、改善电源的质量。例如在高保真（Hi-Fi）音响爱好者圈子里，就流传着 “火电力度大，水电解析力高，雅鲁藏布江的水电效果好” 等段子。更不乏为了改善电源质量，花重金购买一根昂贵的电源线材。Hi-Fi爱好者的部分观点和行为虽然缺乏足够的科学依据，但也从一个侧面可以反映出电源对用电设备的影响是举足轻重的。

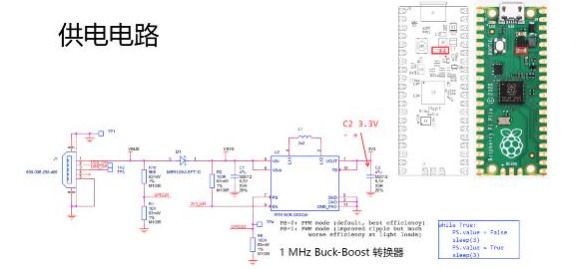

　　课程中以一个常见的Raspberry Pi Pico开发板的电源模块为例，介绍电源纹波测量的基本流程。Raspberry Pi Pico是一个小巧实用的MCU板子，供电由一颗来自RICHTEK的RT6150B完成，输出电压是3.3V。RT6150B是一个Buck-Boost转换器，因此输入电压既可以高于也可以低于3.3V。板子的供电来自USB接口的5V，实现的是降压转换。值得注意的是，RT6150B有一个Power Save Mode（PSM）。当芯片的7脚（PS）拉低时，PSM启用，芯片工作在PFM模式，效率较高，但是纹波也较高。当PS拉高时，PSM禁用，芯片工作在PWM模式，轻载时效率降低，但是纹波也较低。

　　实际测量时，我们通过软件控制PS拉低或拉高，从而使供电模式在PFM和PWM之间切换，进而对比二者的差异。测量点位方面，供电输出处有一颗电容C2，我们可以测量C2两端的电压来测量纹波。

　　【从入门到精通，电源纹波测试视频课堂】8节视频课堂将陆续上线，通过泰克科技官网、泰克科技视频号、优酷视频Tektronixchina都可以第一时间免费获取视频课程。

　　视频1：电源纹波测量为什么重要？

　　视频2：树莓派pico的电源设计怎么样？

　　视频3：拍一拍MSO6B，怼电源之旅走起

　　视频4：测量电源纹波的坑，你掉进去过吗？

　　视频5：学校示波器 PK 泰克MSO6B

　　视频6：示波器变身，频谱仪

　　视频7：用TI AFE看模电供电电路有什么讲究

　　视频8：六通道输入观测PC机电源开关时序
