如何快速找到EMC的源头并快速解决呢

前言

随着科技和智能设备的飞速发展，越来越多的电子产品应运而生，但随之而来的电磁辐射问题也越来越多，电磁辐射污染问题成为了继大气污染、水污染及噪声污染之后的第四大污染，解决复杂的电磁环境会大大拖慢研发的进度和产品的上市发布，所以如何快速找到EMC的源头并快速解决是处理EMC问题的关键。

而频谱仪在面对EMC问题时就是一个非常好的“搜索工具”，在我们面对复杂的EMC，我们利用频谱仪近场探头去探测区域或者单点位置的场强去做个判断该位置的辐射是否太高从而进行初步整改，也可以通过频谱仪去找实验室摸底数据超标点。但这个工具有不少同志目前还是不太熟悉如何使用这个实用的帮手，本篇文章则会教各位同志如何使用频谱仪。

频谱仪使用操作

在使用频谱仪之前，我们需要将调试好频谱仪的参数，这样用频谱仪测量出来的数据才会比较具有参考意义。

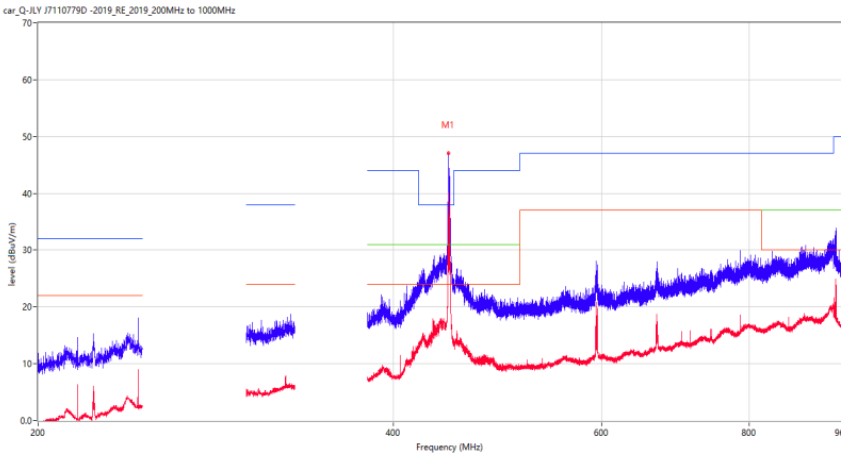

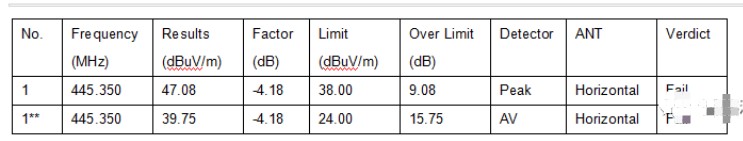

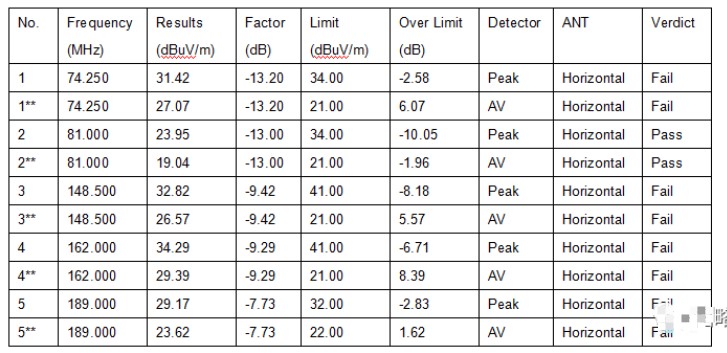

1、确定测试频率范围：比如下图74MHz、148MHz、162MHz、189MHz、445MHz频点超标。

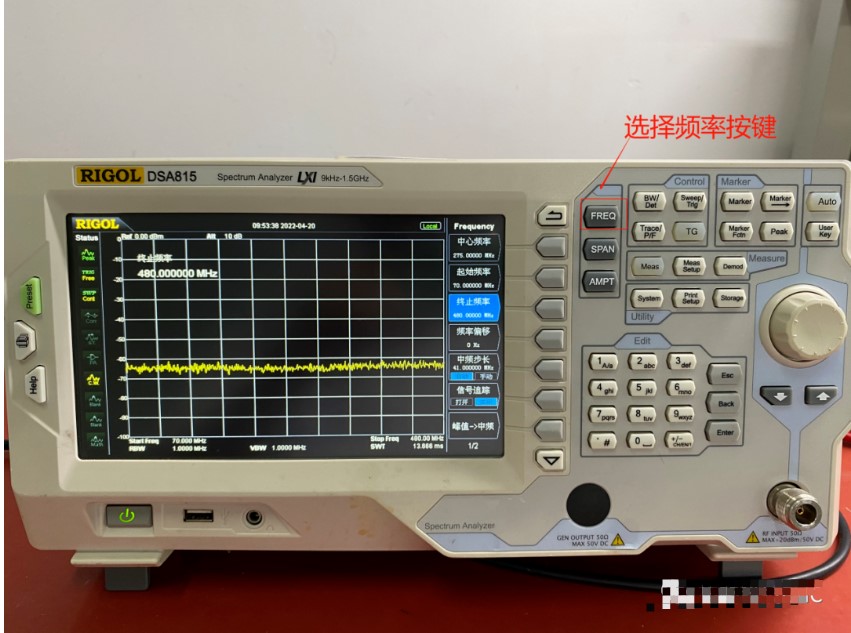

根据图中数据，我们得知为74MHz、148MHz、162MHz、189MHz、445MHz频点超标，那我们的频率量程可以设定70MHz为初始频率，然后确定480MHz为终止量程，这样我们就包括了我们所要搜索的全部频点。

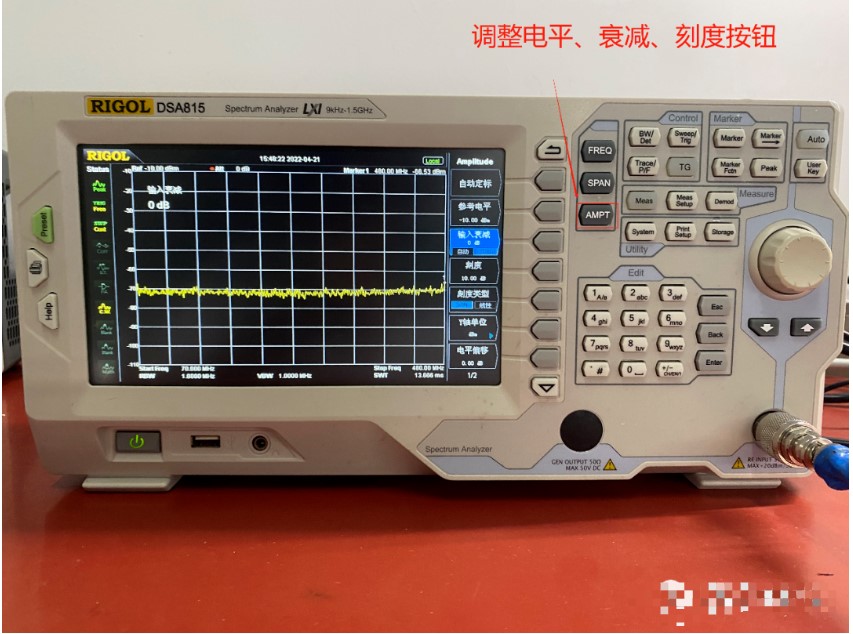

2、调整刻度、参考电平和输入衰减：在确定好频率后，我们还需要对刻度、参考电平和输出衰减进行调整。

刻度就是频谱仪每一个格子的显示范围，我们一般把刻度默认调整为10dB。然后将输入衰减归零，这样可以将一些场强不高的频率点暴露出来，当然也可以将衰减调高，只看一些场强比较高的频率点；参考电平在衰减归零后一般默认为-10dB/m，这样可以保证我们扫描出来的频点可以全部显示在屏幕上。

3、查看数据：当我们扫到数据后，我们需要查看数据，这个时候可以将数据保持以方便查看数据。

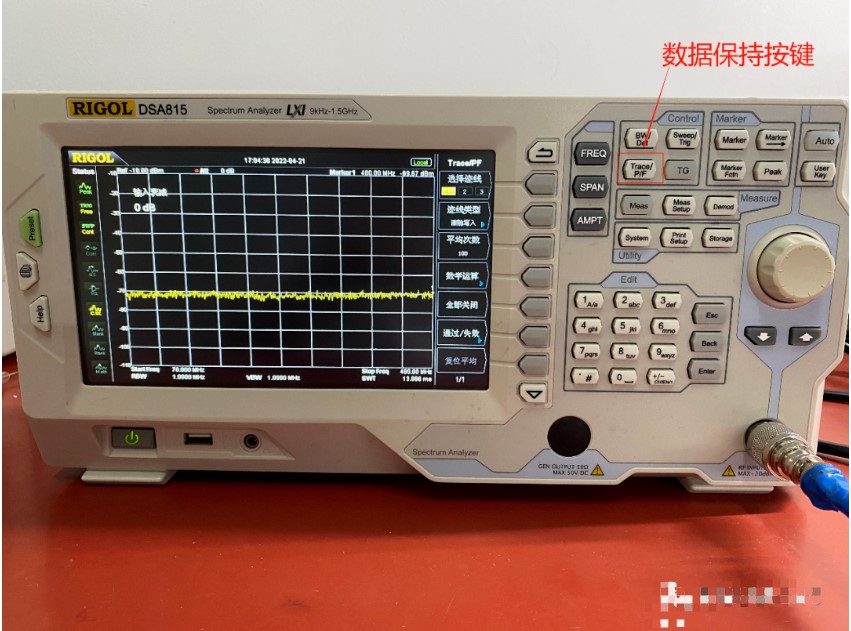

当我们确定一个点数据是我们需要的时候，我们可以先按Trace这个按键，然后进入上图的界面，然后再选择线迹类型进入一下个界面，如下图所示：

然后再按上图的顺序1到2先选择最大保持，然后我们使用探环或者探环去扫描数据，等数据达到最大场强后，我们再选择查看，这样数据就不需要我们一直用探环对区域扫描，可以直接查看即可。

实际操作案例

还是以上面的数据为例子，我们需要在调整好需要的参数后，我们就直接对板子进行扫描。

从图中的数据我们可以看到，先用探环确定大概位置，然后用探针（可自己制作，参考往期视频分享：如何DIY一个EMC探头探测出具体位置，可以知道74MHz的时钟噪声为PCLK引起的，找到问题点后就可以进行下一步的整改，这样整改效率会有不小提升。

总结

EMC问题主要其实一个难点就是如何确定具体的问题点，合理运用频谱仪可以大大提升我们找到EMC问题点的速度，当然最重要还是要对产品的PCB有足够的了解，这样才能更快找到问题点并解决。
