教你一种最快速测漏电的方法

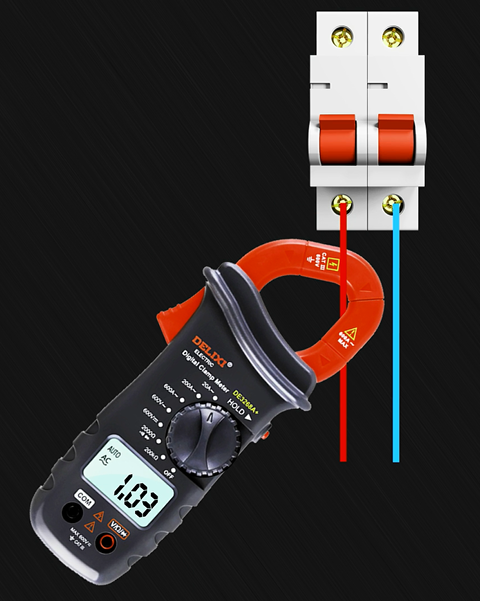

在低压配电系统中，测电流的方法有很多，如电流表、万用表以及钳表等，其中钳表的使用最为方便快捷。在用钳表测电流时，只需要将档位打到适当量程，然后钳住被测电流的线路即可，如下图就是测火线电流的示例。

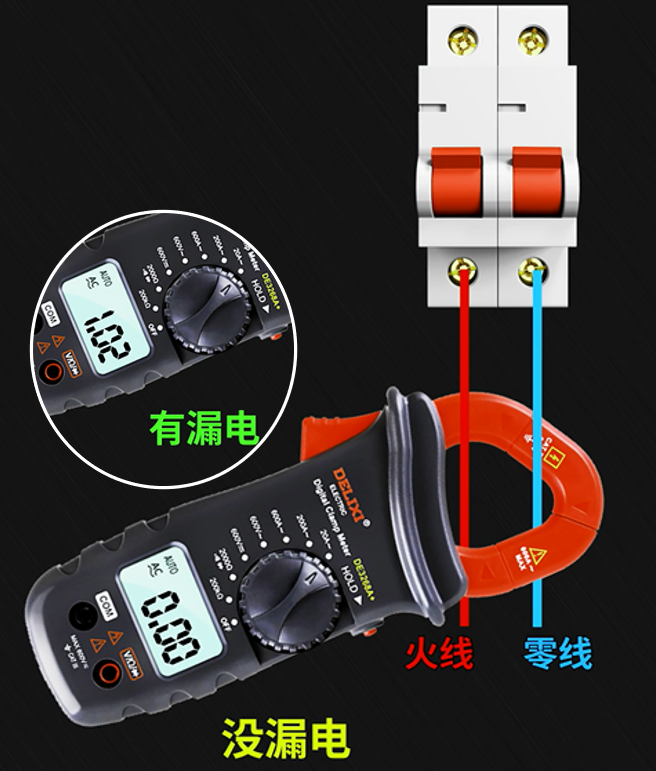

其实，钳表除了用来测电流和电压外，还可以直接用来测漏电。测量方法也很简单，如下图就是测单相电路的漏电流。测量时，直接用钳表将火零线同时夹住，若读数为零，说明线路无漏电，若读数不为零，那就说明回路中有漏电现象。

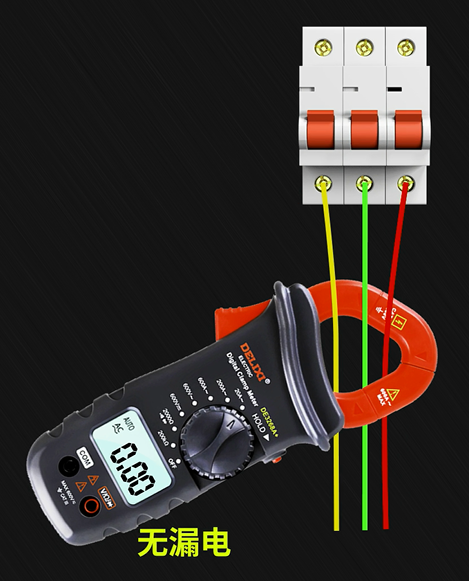

同理，在三相三线电路中，测漏电时，也是直接用钳表将三根相线同时夹住，若读数为零，说明线路无漏电，若读数不为零，那就说明回路中有漏电现象。

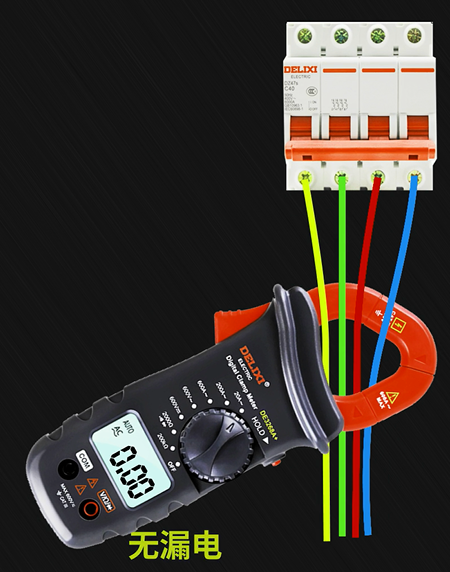

当然，在三相四线电路中，测漏电的方法还是一样，直接用钳表将三根相线和一根零线（即四根线）同时夹住，若读数为零，说明线路无漏电，若读数不为零，那就说明回路中有漏电现象。另外，在三相四线电路中，即使三相不平衡，其漏电流依然可以用此方法测得，但不平衡电流是测不到的。


以上，就是用钳表测线路漏电流的方法，是不是很简单？接下来，我就简单讲一下这样测的原理。

根据基尔霍夫电流定律（简称KCL），流入结点的电流和等于流出结点的电流和，这里的结点可以是一个线路的连接点，也可以是包围几个结点的闭合面（即广义结点），为了便于理解，我们用一个例子来说明。

如下图所示，把空开所接的所有用电器当作一个“结点”，这个结点就是上一段中的广义结点。当线路无漏电时，流入结点的火线电流等于流出结点的零线电流；但若线路有漏电，就变成流入结点的火线电流等于流出结点的零线电流加上流出结点的漏电电流。

而钳表测电流的依据是互感器原理，无漏电时，钳表同时夹火零线，两个电流大小相等、方向相反，所以它们产生的磁场也是大小相等、方向相反，两磁场完全抵消，所以钳表的铁芯中没有磁场，不会产生感应信号。

当线路有漏电时，钳表依然同时钳火零线，但此时火线电流不等于零线电流，而是大于零线电流，所以火线电流产生的磁场强于零线电流产生的磁场，两个磁场无法完全抵消。换言之，有漏电时，铁芯中会有磁场，所以能产生感应信号，然后这个感应信号被转化为读数。你明白了吗？
