红外热像仪的热灵敏度有什么影响 热像仪开发需要考虑的因素

热像仪是利用热能拍摄图像，它捕获到红外能量，并利用这些能量通过数字或模拟视频输出创建图像，细节由温差定义，而红外热像仪的热灵敏度定义了热像仪可以检测到的最小温差。

红外热像仪探测器由一系列探测器像元组成。由于红外光谱中的能量波长比可见光长，因此每个红外探测器像元必须相应地大于可见光探测器上的像素，以吸收更长的波长。因此，热像仪的分辨率通常低于相同机械尺寸的可见光传感器。

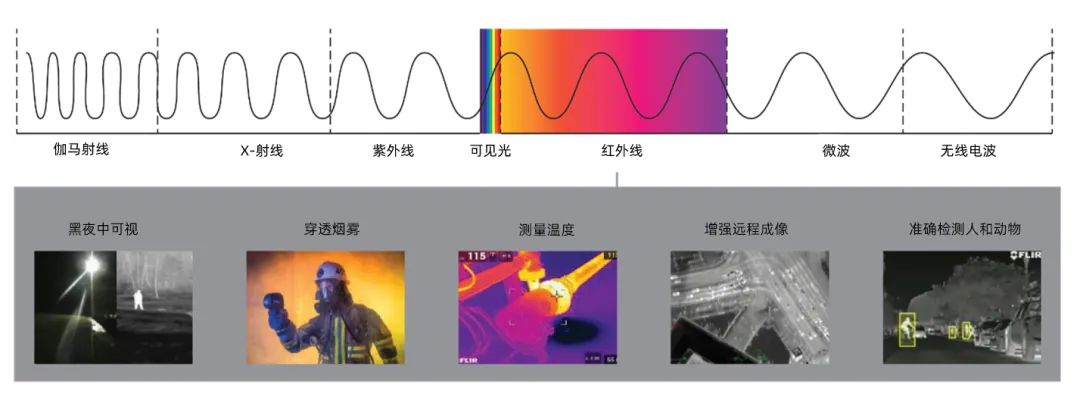

电磁频谱包括从近红外0.75µm到远红外近1 mm（1000µm）的红外波段

热像仪开发需要考虑的因素

热像仪最初是为监视和军事行动而开发的，现在广泛用于工业生产领域，如建筑检查（水分、隔热、屋顶等）、消防、自动驾驶汽车、自动紧急制动 （AEB） 系统、工业检查、科学研究等。这些领域的热像仪有多种外形尺寸，从手持热像仪到无人机热像仪，再有应用到外太空的科学研究热像仪等。

设计开发热像仪的工程师们需要清楚地了解关键设计规范，包括热像仪的场景动态范围、视场角、分辨率、热灵敏度和光谱范围等。不同的热像仪可以擅长不同的事情，因此工程师需要了解不同类型的热像仪功能之间的权衡，以及这些差异对最终产品性能的影响。

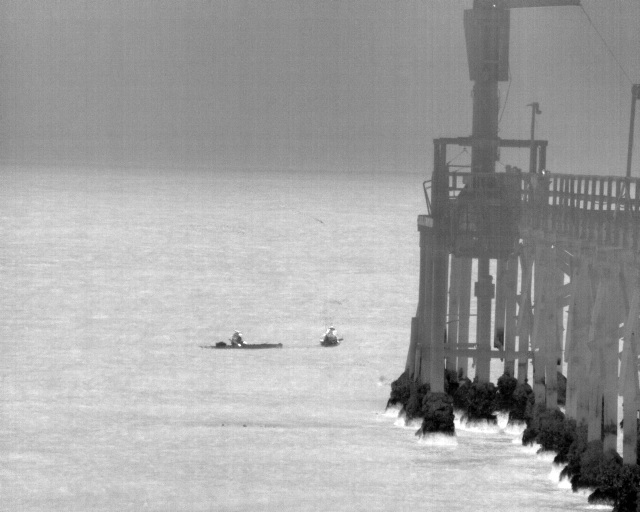

热灵敏度是低对比度场景（包括有雾天气）的关键性能指标

灵敏度：清晰度和实用性的关键变量

热灵敏度定义了热像仪可以检测到的最小温差，其将直接影响热像仪所能产生的图像清晰度和锐度。热像仪以毫开尔文（mK）为单位标称灵敏度。数字越低，探测器越灵敏。热灵敏度，也称为噪声等效温差（NETD），描述使用热像仪时观察到的最小温差。实际上，NETD值越低，传感器检测细小温差的能力就越强。集成商和开发人员应寻找能够在行业标准30°C下提供NETD性能的制造商，下表可用于评估热探测器的灵敏度。

小伙伴们还要注意到一个问题，有些制造商生产的一些低成本热像仪通过将NETD标称在环境温度为50℃（NETD:XXmK，@50℃）而不是行业标准的30℃（NETD:XXmK，@30℃），从而来隐藏低灵敏度的问题。如果你需要测量的目标通常有很大的温差，那么具有较低热灵敏度的入门级产品就够用。然而，对于更微妙的应用，如检测湿度问题，你将需要更高灵敏度的热像仪。

制冷or非制冷

与配备非制冷探测器的红外热像仪相比，带制冷探测器的红外热像仪具有明显的优势。制冷型红外热像仪具有与低温冷却器集成的成像传感器，通过制冷器可将传感器温度降低。为了将探测器自身热噪音降低到低于成像场景温差信号的水平，传感器温度的降低是必要的，并且可以显著提高热灵敏度。

但是，这些性能改进是有代价的。制冷型红外热像仪通常更大、更重、更耗电。除了牺牲SWaP（尺寸、重量和功率）之外，制冷型红外热像仪的成本要高得多，因为存在机械动作部件（制冷压缩机）因此会受到机械磨损，从而缩短热像仪的平均故障时间（MTTF），低温冷却器的运动部件具有极其严格的机械公差，机械性能会随着时间的推移而退化，氦气也会通过密封件缓慢泄漏。

FLIR非制冷型热像仪的最新改进使灵敏度达到20 mK以下，与传统热像仪相比，灵敏度大幅提高，可能使非制冷型长波红外热像仪成为各种新应用的可行选择。虽然很诱人，但需要注意的是，非制冷型红外热像仪不能简单地取代制冷型热像仪。产品开发人员和系统集成商还需要考虑有关成像速度、空间分辨率、光谱滤波等方面的其他要求。

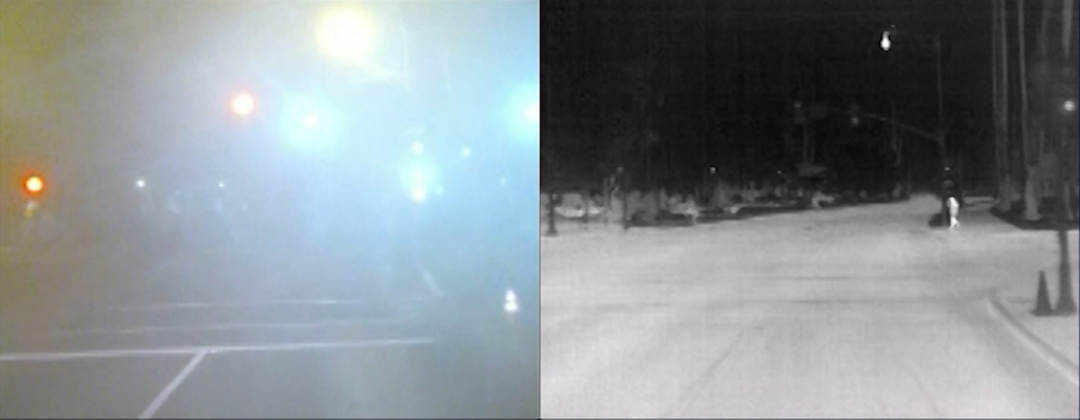

灵敏度越高，受雨、雾、雪等恶劣天气条件的影响越小

比如FLIR A310就搭载非制冷微量热型探测器，可在热灵敏度为50mK（0.05℃）时输出分辨率为320x240像素的热图像，配合内置分析功能，可提供单点温度测量、区域温度测量和自动报警功能。
