基于反射型二维光栅的外差式三自由光栅干涉仪

近日，清华大学深圳国际研究生院李星辉副教授团队与国防科技大学团队合作提出了一种基于反射型二维光栅的外差式三自由光栅干涉仪。团队自主设计具有高光敏度、高频差和高信噪比的双频激光系统，基于二维反射型光栅和采用创新的共光路设计，搭建三自由度位移测量系统，设计并优化外差信号相位检测算法，最终实现了亚纳米的测量分辨率和重复定位精度。这项工作将有效推动多自由度光栅精密定位技术的发展。

多自由度精密定位技术在纳米计量、显微成像、精密机床、半导体制造等领域具有重要地位。以半导体制造为例，光刻机是半导体行业的“掌上明珠”，在先进制程的光刻机中，晶圆台需要亚纳米位移测量精度的六自由度超精密定位技术。当前光刻机常用激光干涉仪和光栅干涉仪对晶圆台进行多自由度超精密定位，然而激光干涉仪由于暴露在环境中的光路长、难以实现单测量点多自由度测量等限制，会引入环境噪声和阿贝误差，而以光栅栅距为测量基准的光栅干涉仪正成为光刻机晶圆台超精密定位的主流方法。

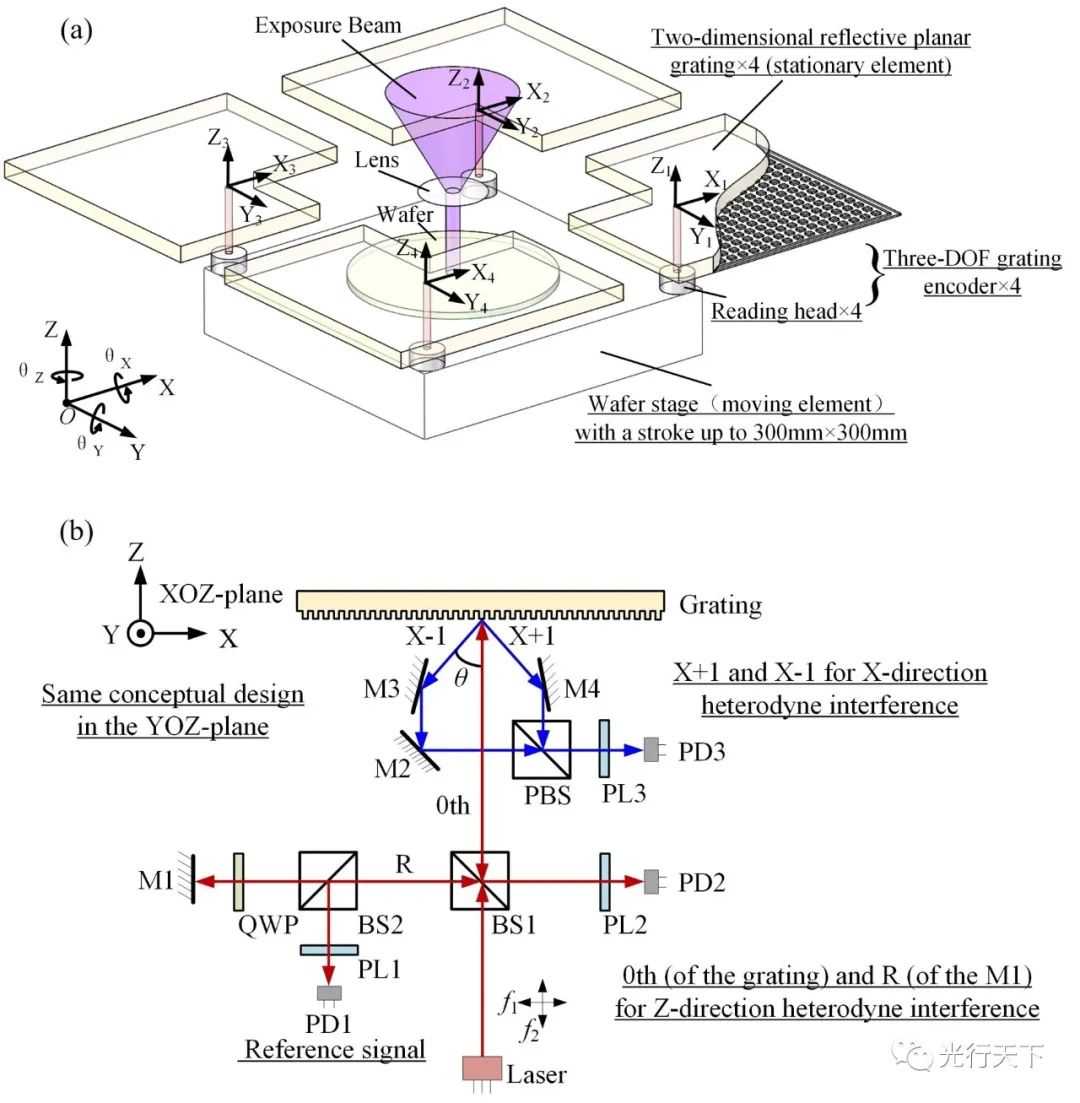

（a）光刻机晶圆台中“四读数头—四光栅”的六自由度测量系统；（b）外差式三自由度光栅干涉仪基本原理  针对光刻机等先进装备中的超精密定位需求，团队提出了一种新型的基于外差干涉原理的三自由度光栅干涉仪，可以实现亚纳米的测量分辨率和重复测量精度，并通过“四读数头—四光栅”的晶圆台测量系统可以实现六自由度位移/角位移测量。该外差光栅干涉仪使用一束双频激光，通过二维反射型光栅的四束衍射光产生外差干涉，实现光栅在X/Y方向上的位移测量，通过光栅反射光与固定反射镜反射光产生外差干涉，实现光栅在Z方向上的位移测量，从而完成光栅ΔX、ΔY、ΔZ三自由位移测量。该方案创新地采用了二维反射型光栅，利于光路系统读数头的集成化和小型化，在未来应用中，可以将读数头和光栅分别安装于固定部件和运动部件上，来检测运动部件的位移，其相对于基于透射型光栅的测量方法具有更广的适用性。

此外，研究团队提出并采用了自主设计的双频激光系统，相比于传统的基于塞曼效应的商用双频激光器，具备更大更稳定的频差，以及更强的激光功率，可以实现更高的光源稳定性和信噪比以及更大的外差频率，有利于提升系统的整体精度和测量速度。最终实验结果显示，该系统具备0.5纳米的分辨率，0.6纳米的重复定位精度和2.5×10-5的测量线性度。该研究提出的外差式三自由度光栅干涉测量方法有利于多自由度超精密定位技术的发展，同时对先进装备和精密仪器的发展具有指导意义，尤其是需要多轴超精密定位的纳米科学和技术。

（a）自主设计的双频激光系统；（b）外差式三自由度光栅干涉仪测量系统

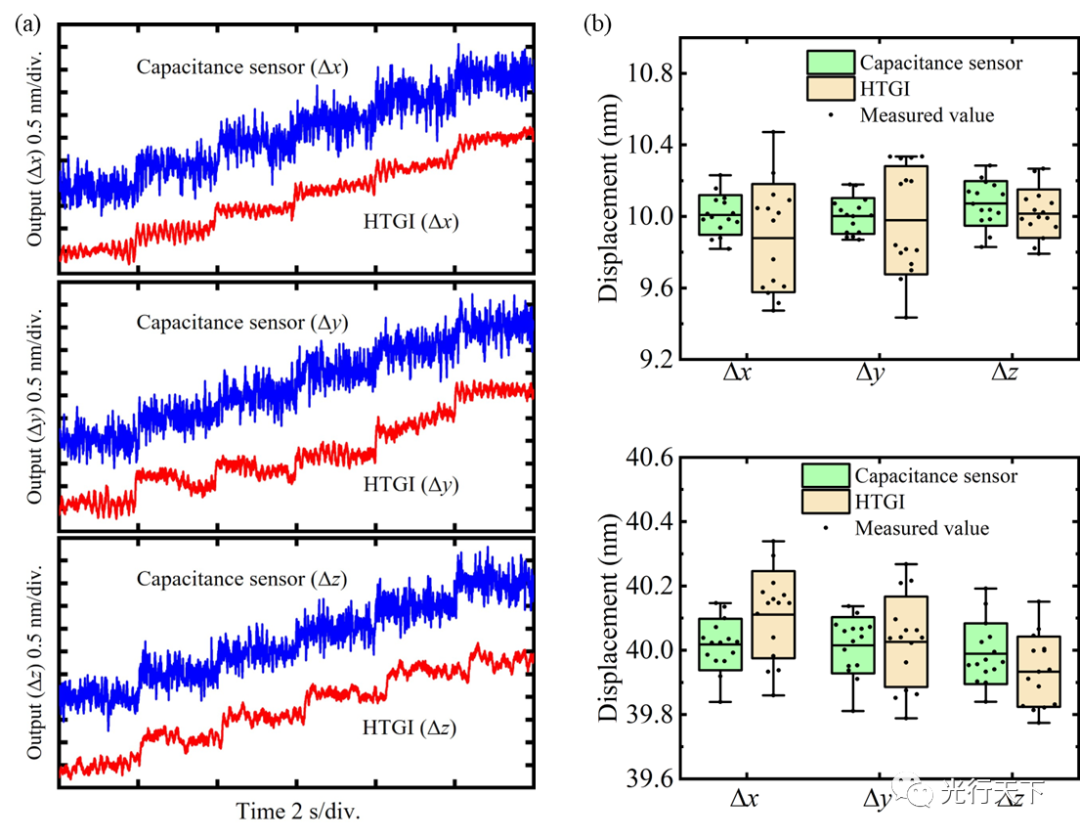

（a）三轴分辨率测试结果；（b）三轴在10纳米和40纳米处的重复定位精度测试结果

相关成果以“三自由度亚纳米测量反射型外差光栅干涉仪”（A Reflective-Type Heterodyne Grating Interferometer for Three-Degree-of-Freedom Subnanometer Measurement）为题，在线发表在仪器仪表领域期刊《IEEE仪器与测量汇刊》（IEEE Transactions on Instrumentation & Measurement）上。 论文第一作者为清华大学深圳国际研究生院2020级硕士生朱俊豪，清华大学深圳国际研究生院李星辉副教授为通讯作者，国防科技大学为共同通讯作者单位。该研究得到广东省基础与应用基础研究基金、国家自然科学基金、清华大学科研启动基金、湖南省自然科学基金、中国博士后科学基金等的支持。
