常用的PCBA应力应变测试主要包括：ICT测试和FCT测试。进行测试的同时，治具的压棒和探针对PCBA产生一个形变，这个形变过大会导致板上器件失效或者板自身开裂或者损害。ICT 通过测试印刷电路板 (PCBA) 的单个元件来执行原理验证。对于查找焊接短路、缺失元件、元件错误和断开连接等制造缺陷非常有效。FCT 通过向组件提供激励信号并验证响应情况，以此验证 PCBA 组件是否正常工作。功能测试旨在确保电路在规格范围内工作。
所以PCBA的ICT和FCT日常制程应变测试显的尤为重要。
在设计阶段花1块钱能解决的问题。 在制造要用至少10倍成本来纠错。 而如缺陷流出到顾客，则至少要花 100倍成本来纠错。
如何进行PCB的铣刀分板应变测试？
1，选择PCBA测量点：哪些位置是受力点，那些器件对应变比较敏感。
2，制定测试计划：根据测量点制定测试计划。
3，准备测试样片：准备相应的PCBA样板和治具。
4，应变片安装：根据选择的测试点对PCBA进行处理并贴敷应变片。
5，测量和分析：进行测试，报表分析。

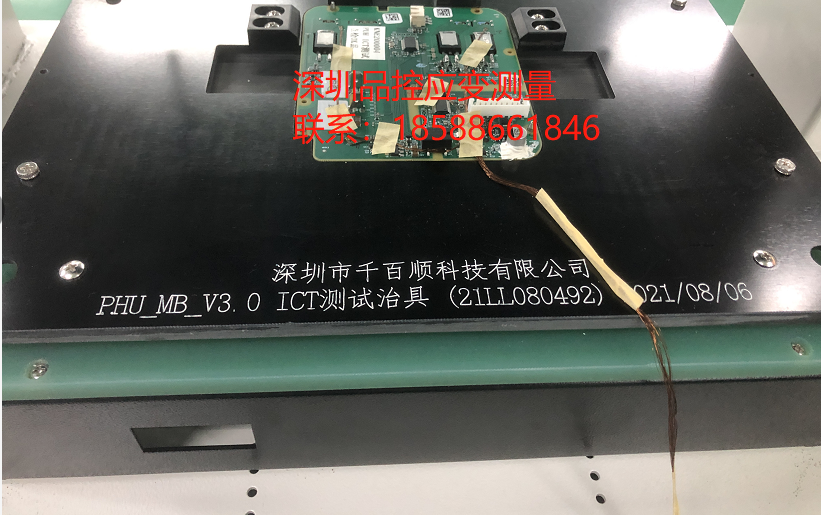

贴敷好应变片之后，放置到ICT治具

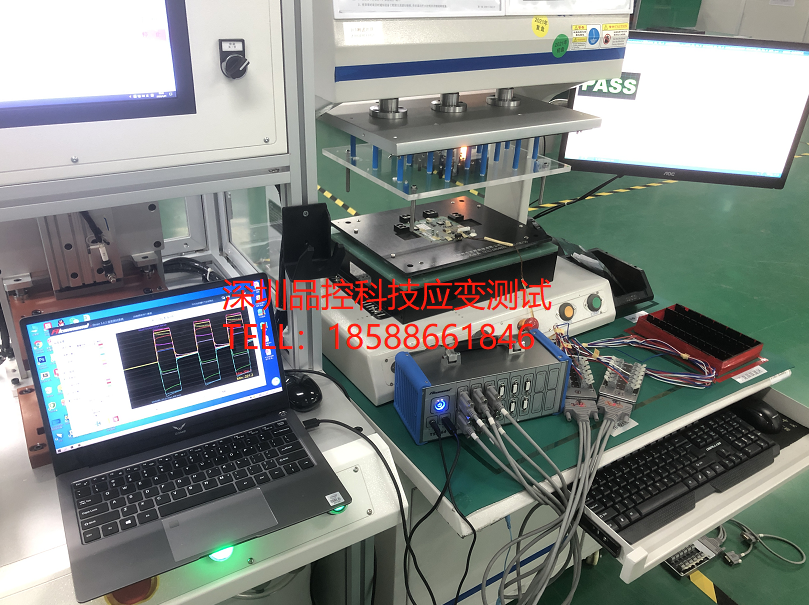

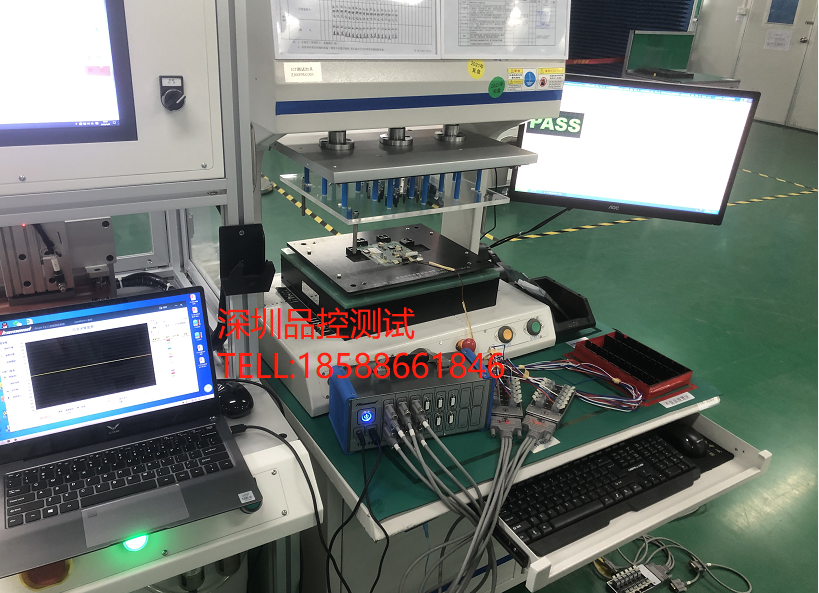

将贴敷好应变片的PCBA链接应变测量仪

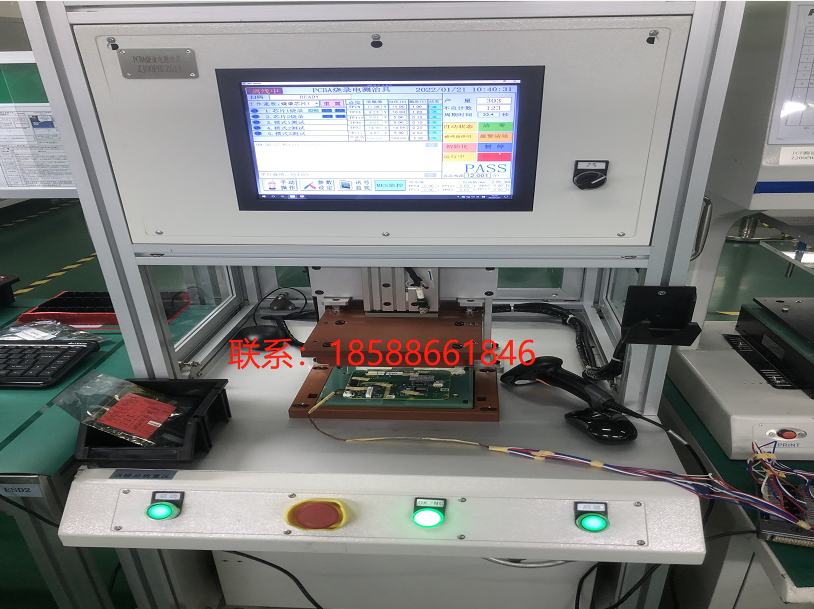

根据实际测试结果进行数据分析通道数应变值、最大主应变、最小主应变、对角应变和应变速率等根据测试报表进行数据分析，对设备和治具进行调试，有效的控制失效率，提升产量，所以PCBA功能应变测试必将成为重中之中。
应变测试服务。
TSK-64是一款便携式应力测试仪，主要用于PCBA生成SMT和DIP应变测试、分板应力测试、ICT应力测试、FCT应力测试、组装应力测试和跌落应力测试等等，也常用于空调管路应力测试，玻璃应力测，以及一些结构件的应力测试等等。仪器体积小，便携带；软件操作简单，上手方便，能快速进行测量并根据IPC/JEDEC-9704标准一键自动生成报告。对生产测试流程进行完整的应力测试分析，该系统在满足常规的应力数值分析、应力速率分析，等基本功能要求的同时，根据客户后续发展需求，进行功能和通道数的扩展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根据情况选配）。1.小型化低价格的精密测量仪器。
2.便携式，模块式扩展。
3.一键自动生成报表及报表合并功能。
4.构成简易，通过电脑来控制测量。
6.采用模块化方式，每个应变模块有8个采集通道，TSK-64最少含1个8通道应变采集卡，为8通道，可以进行扩展。
7.采集信号为120/350欧姆应变片(采用不同模块)。
8.允许采样率为10KHz（32通道同时采样）。
9.操作菜单以对话框形式，中文界面，简单快速。
10.结合国际上应变片测试标准Intel标准和IPC-9704标准，一键全自动生成报告，并判断“Pass” or“ Failed”。
-
