如何推算超声波风速风向仪换能器实际接收信号强度

2023-12-22 11:26:28 | 人围观 | 评论:

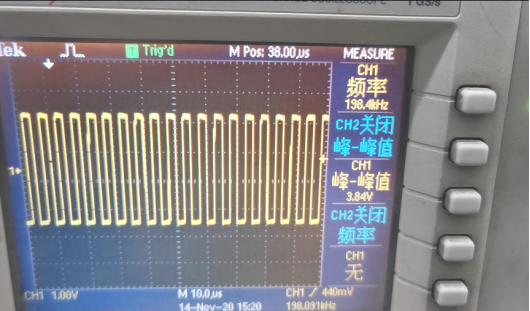

力语超声耕耘超声波风速风向仪换能器十几年,每款超声波风速风向仪换能器都有一个指标“灵敏度”。换能器装在风速风向仪上,两个换能器之间的距离从8cm到24cm不等,在设计电路之前,很多开发者都想知道在设定的发射电压下,在无风条件下,接收换能器能够接收到多强的信号。 下面以DYA-200-01A-K-ZXL换能器为例子,跟大家讲一下,如何计算?pYYBAGHvwwOAeMe-AALeebOcr1w188.pngDYA-200-01A-K-ZXL的灵敏度是这样的,带着超声波风速风向仪换能器,从换能器两根线上测量到的驱动电压是200Vpp,对着距离0.3m的反射板,自己发射自己接收,不经过电路处理的回波幅度是10mV。 下图是测试的工作台。pYYBAGHyJ4CACWEHAAU9JN8NbAE360.pngpYYBAGHyJ4aAQNvbAAXies3b_qI075.png
带载驱动电压-VPP发射方式对着发射板的距离-cm接收到没有经过电路的信号幅值
200自发自收3010mV
2001发1收3040mV
2001发1收15160mV
2001发1收7.5640mV
从上面的数据,可以看出来。 同样是30厘米的距离,1个探头自发自收是10mV。如果是对射,同样30厘米的距离,接收到的信号强4倍。 如果是对射,距离从30厘米缩短到15厘米,距离缩短了一半,信号强度增加了4倍。 也就是,如果是对射,两个探头之间的距离每缩小一倍,信号就变大4倍。反之,两个探头之间的距离每扩大一倍,信号就会缩小4倍。
