2024-01-04 11:26:44 | 人围观 | 评论:
和晟仪器升级款HS-DSC-101A半导体制冷差示扫描量热仪
二、测试样品
样品
三、测试步骤
1、由于该树脂已经制造固体小颗粒，符合我们的测试要求，无需制样，直接使用。秤取适量样品，一般为10~20mg，放置于坩埚中。
2、将空坩埚放入天平称重，去皮，加入样品，此时重量为样品的质量。
3、将样品放入设备中，左边放空坩埚，右边放入样品坩埚。

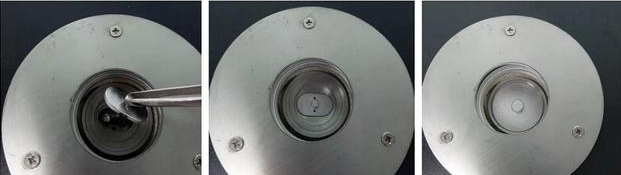

装样步骤
4、打开软件，新建试验，并输入参数，依次输入样品名称，样品质量，操作员，截止温度，扫描速率，气氛，非OIT。
试验参数：
样品名称：**
样品质量：15mg
升温速率：10℃/min
气氛：NC （不接气氛）
参数设置
5、
点击连接仪器，连接成功后，点击开始按钮，设备开始运行。
6、等待试验结束，对曲线进行分析
五、曲线分析

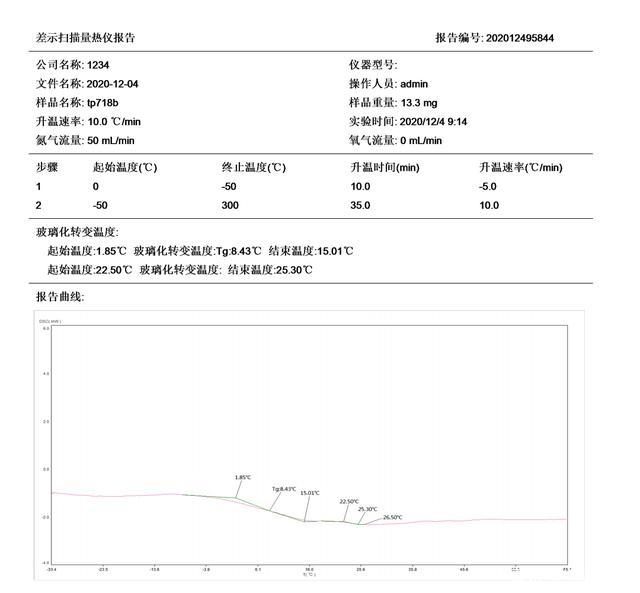

DSC测试曲线

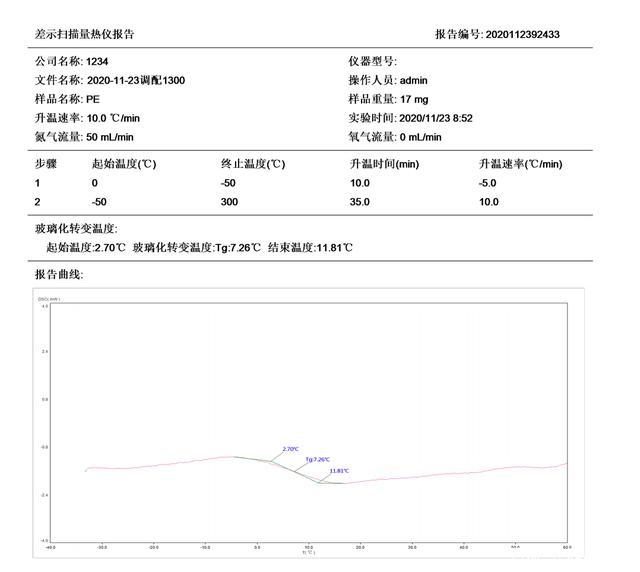

DSC测试曲线

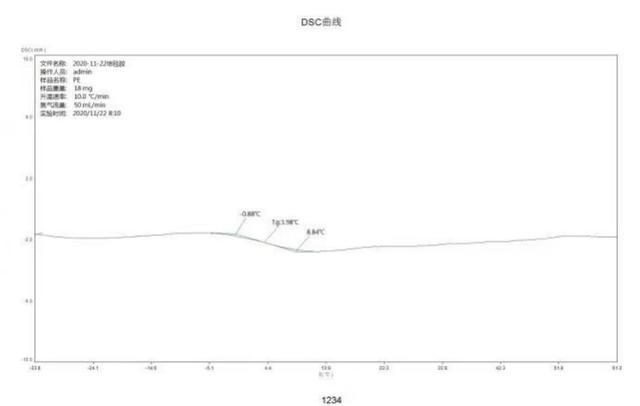

DSC测试曲线

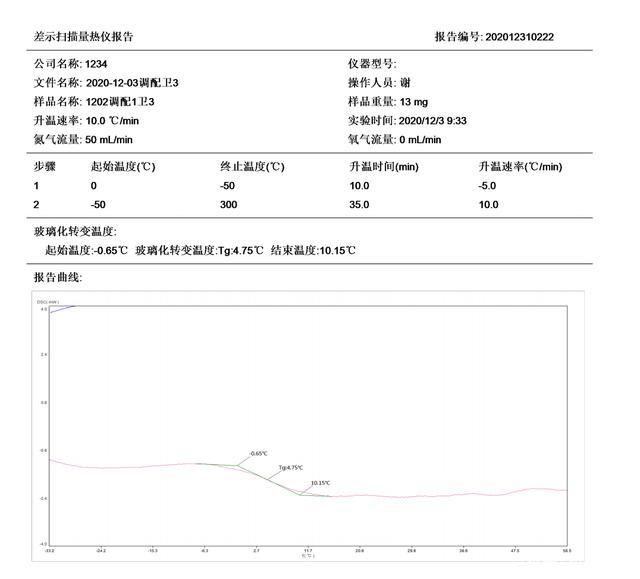

DSC测试曲线
六、玻璃化转变温度（Tg）影响主要因素
（1）分子链柔顺性：分子链柔性越大，玻璃化转变温度（Tg）越低；分子量刚性越大，则玻璃化转变温度（Tg）越高。
（2）交联：聚合物分子交联，减少自由体积，分子链运动受阻，柔性降低，玻璃化转变温度（Tg）升高；
（3）分子量：分子量小，该影响因素明显。分子量超过一定程度，玻璃化转变温度（Tg）随分子量变化就不明显了。
（4）增塑剂：增塑剂对玻璃化转变温度影响较为明显。玻璃化转变温度较高，加入增塑剂之后，玻璃化转变温度（Tg）明显降低。
（5）离子键：引入高分子链中，可以显著提高玻璃化转变温度（Tg）。
全站搜索
