HDZRC-10A手持式变压器直流电阻测试仪使用说明

2024-01-06 11:26:07 | 人围观 | 评论:

HDZRC-10A手持式变压器直流电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量，而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。

2 包装内容

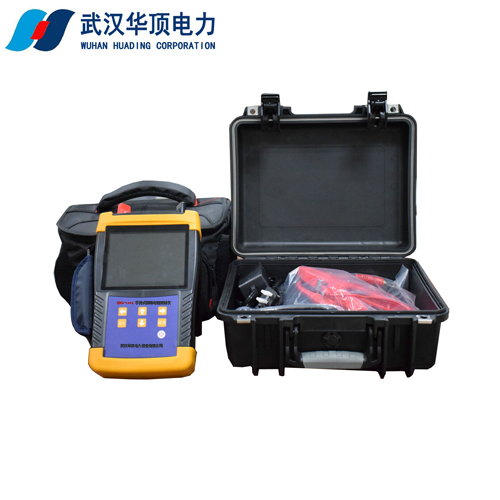

收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的销售处。请检查您是否在手持式直阻包装中收到下列物品：标配：√1台手持式测试仪√1套测试线（红、黑各一条）√1个充电器（16.8V）√1个腕带（连接到手持式测试仪）√1份印刷版用户手册√1份合格证及出厂测试报告选配：√1个外置打印机（附打印连接线）√1个无线测温模块（附2个胶棒天线）√1个充电器（4.2V）

3 功能特点

锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。
输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷。
量程宽、精度高，500uΩ～50KΩ。
具有电阻温度换算功能，且可选配无线测温模块，实时测量现场试品温度，以确保电阻折算值的准确性。
具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。
5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
配备外置式打印机，便于数据打印。
具有本机存储和优盘存储。

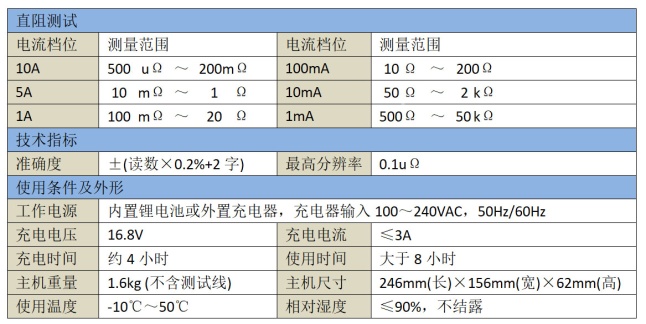

4 技术指标

5 调整腕带

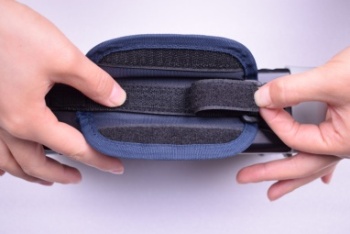

为了更好地抓握，可剥开带子，调整粘扣带，如下图所示。

6 对电池充电

在首次使用手持式仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电2小时，并且充电时可继续使用手持式测试仪。电池完全充满后，充电器指示灯由红色变为持续绿色。

7 倾斜手持式测试仪

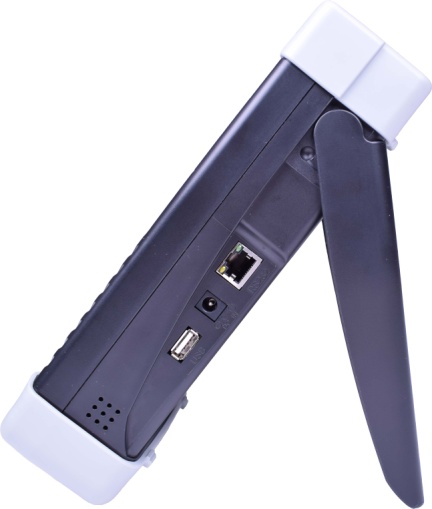

为了在操作期间方便拿取仪器或露出侧面接口，可使手持式测试仪倾斜，如下图所示。

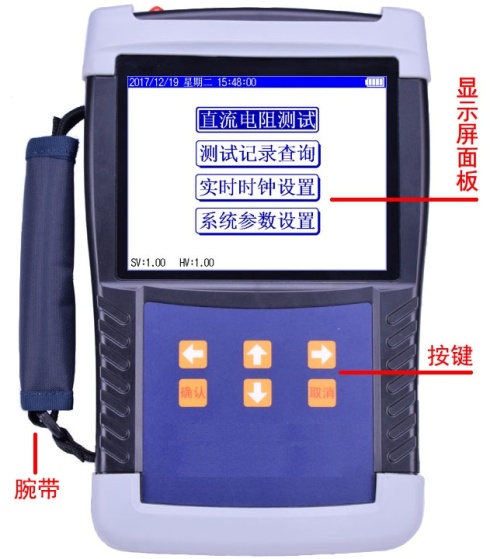

8 产品外观

顶视图

前视图侧视图

功能模块	说明

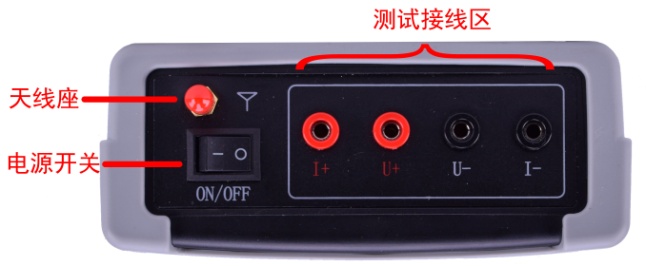

测试接线区	红、黑两色接线座，分别对应I+、U+、U-、I-，测试线另一端有红、黑两色测试钳，对应接被测试品。
天线座	请接专用的胶棒天线，用于无线测温信号的接收。
显示屏	5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。
按键	操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。
电源开关	整机电源开关，开机时拨到开位置，关机时拨到关位置。

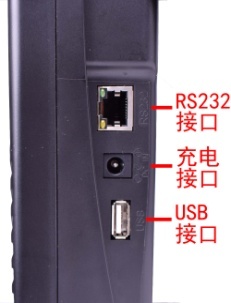

RS232接口	连接外置打印机。
充电接口	使用仪器专用充电器进行充电。
功能模块	说明
USB接口	外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。

9 操作使用说明

测试接线

测试线的红、黑测试钳接被测试品的两端；测试线另一端按颜色接仪表的红、黑接线柱。

智能电量管理

仪器在长时间未操作时，自动调暗液晶背光，以节省电量；仪器带低电量充电提示功能、过放保护功能；仪器电量低时可插充电器充电，并可在充电过程中正常使用仪器。

打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

使用操作

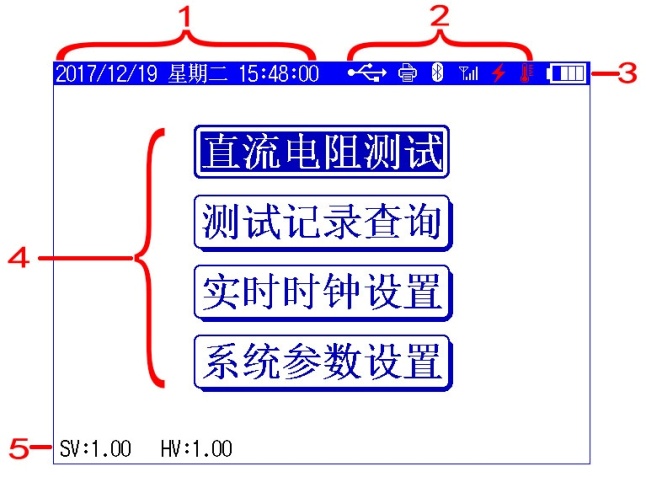

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。

编号	说明
1	显示日期时间。
2	显示外设和当前操作状态。
	插入优盘时显示此图标。
	插入打印机时显示此图标。
编号	说明
	有蓝牙设备连接时显示此图标。
	测温模块连接时显示此图标。测试过程中显示此图标。仪表内部温度过热显示此图标
3	电量显示，电量低时此图标闪烁。
4	仪器主菜单操作区，通过上、下键选择相应功能，按“确认”键进入相应功能菜单。
	直流电阻测试功能，可测变压器、互感器、电抗器等感性试品和铜排、导线、开关触点等阻性试品。
	查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。
	设置仪器的日期、时间。
	需要密码操作，不对用户开放。
5	SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。
6	仪器出厂编号。

选择

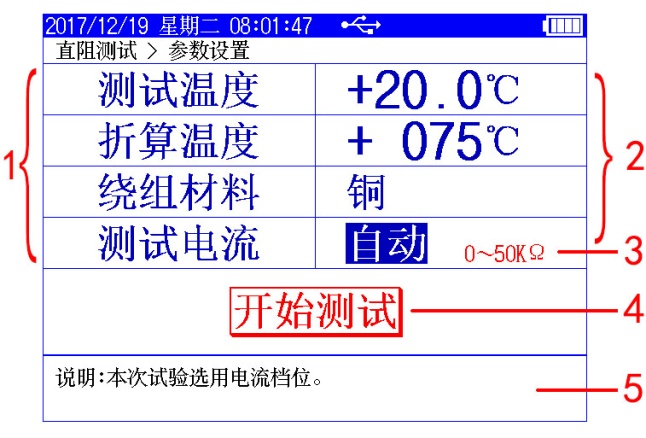

菜单进入直流电阻参数设置屏，如下图。

编号	说明
1	一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
测试温度	设置所测试品的当前温度，温度数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品
编号	说明
测试温度	内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。
折算温度	设置测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值的准确性。
绕组材料	设置试品的绕组材料，可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。
测试电流	选择测试电流档位，可选1mA、10mA、0.1A、1A、5A、10A和自动。
2	二级操作目录，对应一级操作目录的设置参数，通过“左右”键移动光标， “上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。
编号	说明
3	当前所选测试电流的测量范围。
4	光标在此处时，按“确认”键启动测量。
5	对所选功能的解释说明。

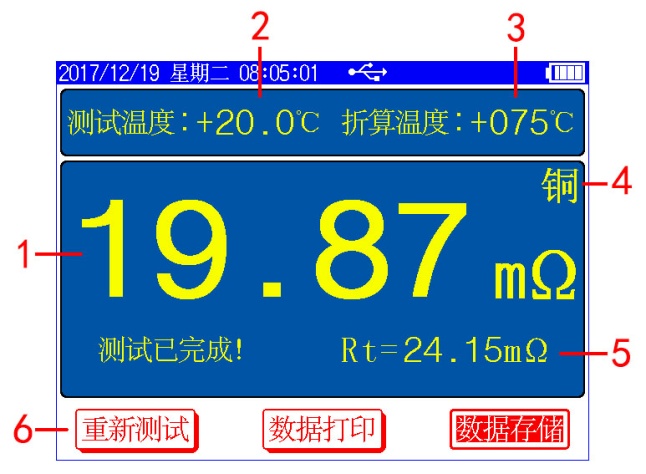

“直阻测试结果”屏如下图。

编号	说明
1	实际测量的电阻值。
2	测试该相绕组时的试品温度。
3	需要折算到的温度数值。
4	绕组材料。
编号	说明
5	温度折算后的电阻值。
6	菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。
	仍按当前的设置参数重新测试。
	将当前的测试结果通过连接外置打印机打印。
	将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。

10注意事项

测试无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。
在测试过程中或放电过程中不允许拆除测试线和切断电源开关。
在测试变压器过程中，变压器未测量侧绕组必须开路。
