2024-01-06 11:26:08 | 人围观 | 评论:

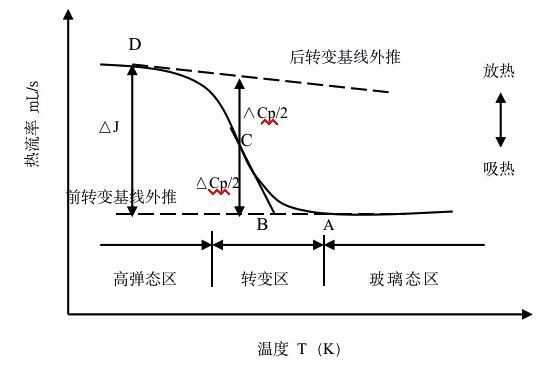

一般，玻璃态向高弹态的转变叫做玻璃化转变，形态转变过程的温度区间称为玻璃化温度（Tg）；高弹态向粘流态转变，转变过程区间温度，称为粘流温度。
和晟仪器 HS-DSC-101 差示扫描量热仪
三、测试样品

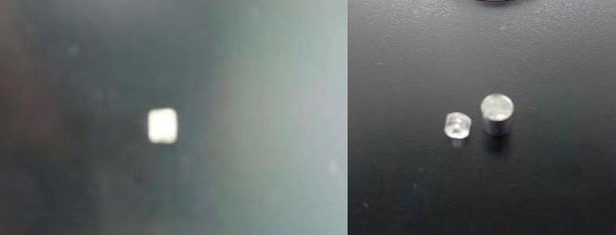

测试样品
四、测试步骤
1、由于该树脂已经制造固体小颗粒，符合我们的测试要求，无需制样，直接使用。秤取适量样品，一般为10~20mg，放置于坩埚中。
2、将空坩埚放入天平称重，去皮，加入样品，此时重量为样品的质量。

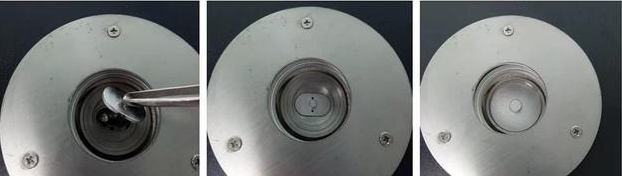

3、将样品放入设备中，左边放空坩埚，右边放入样品坩埚。
4、打开软件，新建试验，并输入参数，依次输入样品名称，样品质量，操作员，截止温度，扫描速率，气氛，非OIT。
试验参数：
样品名称：**树脂
样品质量：15mg
升温速率：10℃/min
气氛：NC （不接气氛）
5、点击连接仪器，连接成功后，点击开始按钮，设备开始运行。
6、等待试验结束，对曲线进行分析

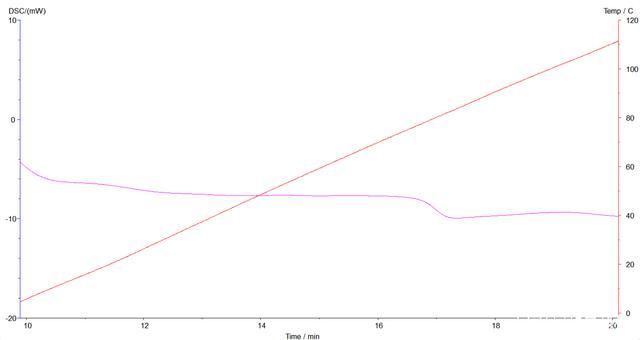

测试曲线图

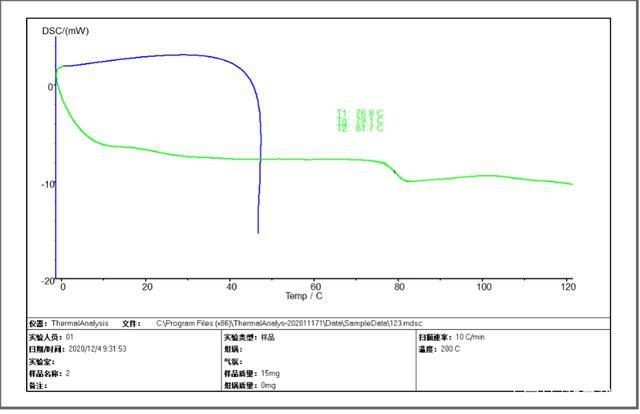

测试曲线图
全站搜索
